产品详情

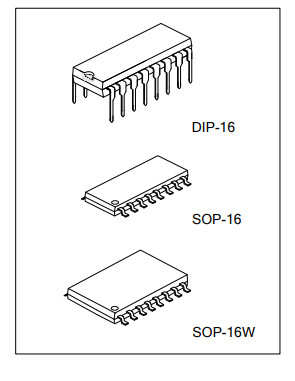

U3525G(Z1) 电子元器件 UTC友顺 封装SOP16T/R 调节PWM集成电路

描述
UTC U3525是一种脉宽调制器集成电路，专为
开关电源的应用，提高性能和
减少外部零件的使用。
一个关机终端kong制软启动电路和
输出级，通过PWM提供瞬时关闭
锁存与脉冲关闭，以及软启动循环与更长的时间
关闭命令。输出级具有NOR逻辑，给出
OFF状态的低输出。欠压锁定电路
是什么让输出关闭，软启动电容器放电
对于低于正常的输入电压，包括大约500 mV的
无抖动操作的迟滞。PWM电路还具有一个特点
比较器后的锁存器。当一个PWM脉冲已经
如果终止，输出将在此期间保持关闭状态。
锁存器随着每一个时钟脉冲重置。输出级为
图腾柱设计能够采购或下沉超过
200 ma。

特性
输入电压:8~35V
片内+5.1V参考被裁剪到±1%
100HZ ~ 400KHZ振荡器范围
独立振荡器同步终端
死区时间可调控制
内部软启动
Pulse-by-pulse关闭
输入欠压锁定滞后
闭锁PWM以防止多个脉冲
双源/汇聚输出驱动
