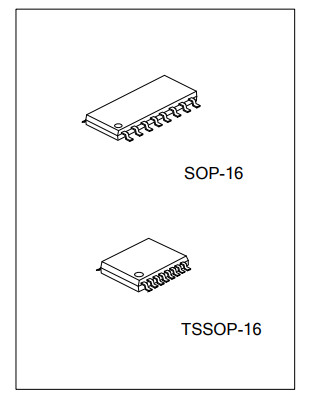

U74HC165G 电子元器件 UTC/友顺 封装SOP16T/R 8位并行负载移位寄存器

描述
U74HC165是一个8位并行负载移位寄存器，
当计时时，将数据移向串行(QH)输出。
每个阶段的平行通道由8个人提供
直接数据(a - h)输入，由低电平电平启动
shift/load (SH/ LD)输入。U74HC165还具有一个
时钟抑制(CLK INH)功能和互补串行(Q) H
输出。
时钟通过由低到高的转换来完成
当SH/ LD保持高且CLK INH保持时，时钟(CLK)输入
低。CLK和CLK INH功能可互换。
由于CLK低，INH也有由低到高的CLK跃迁
完成计时时，应将CLK INH调高
只有当CLK高时才会升级。平行加载被抑制时
SH/ LD处于高位。当SH/ LD较低时，并行输入到
寄存器的启用独立于CLK的级别，
CLK INH，或串行(SER)输入。

特性
互补输出
直接覆盖负载(数据)输入
门控时钟输入
并行串行数据转换
