产品详情

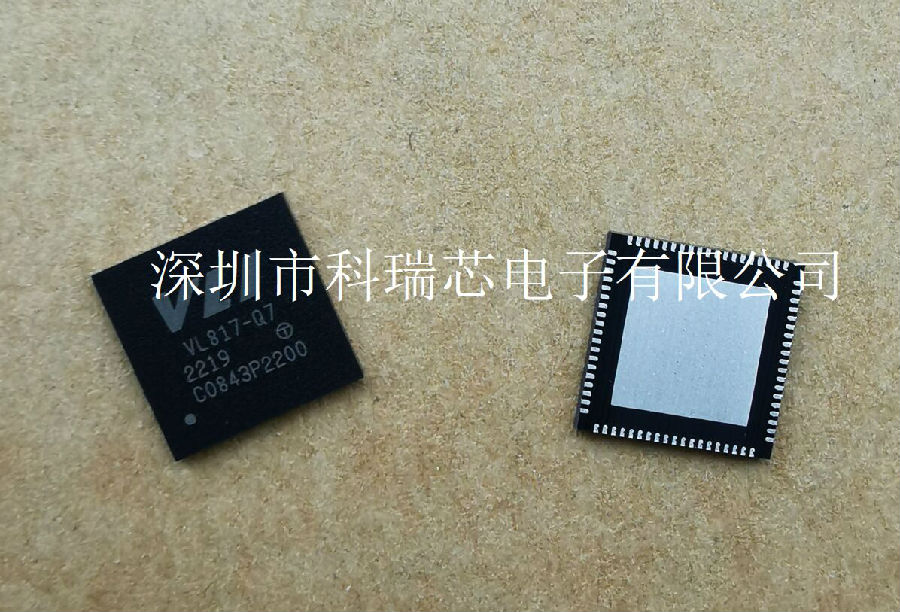

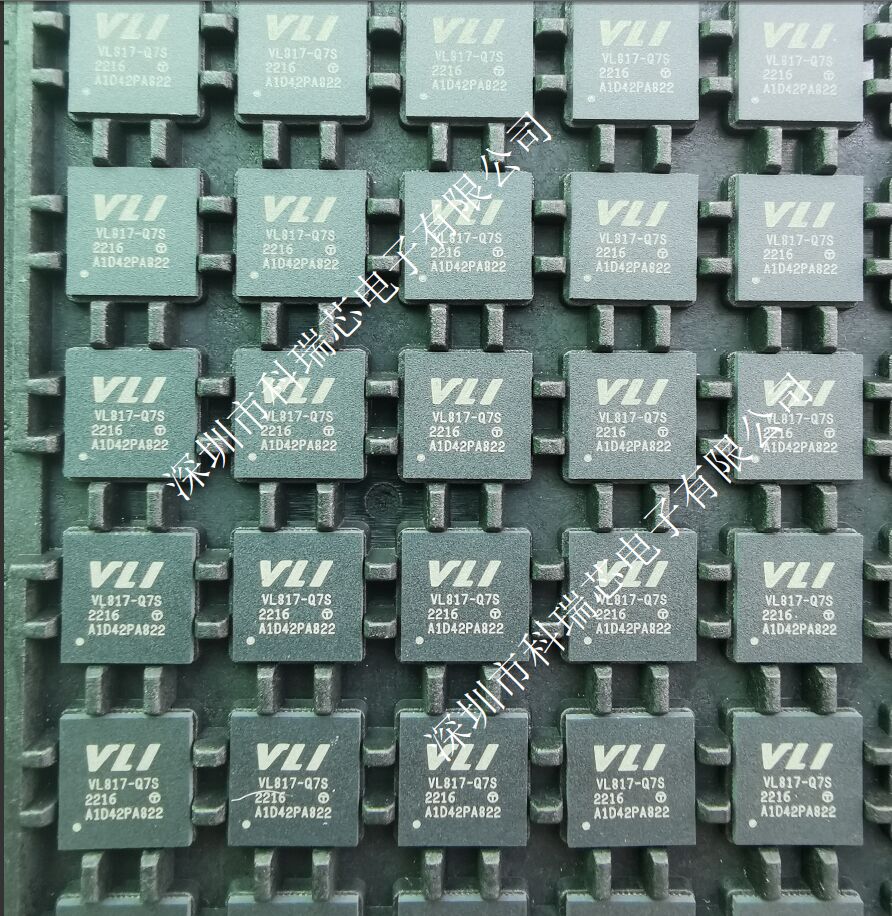

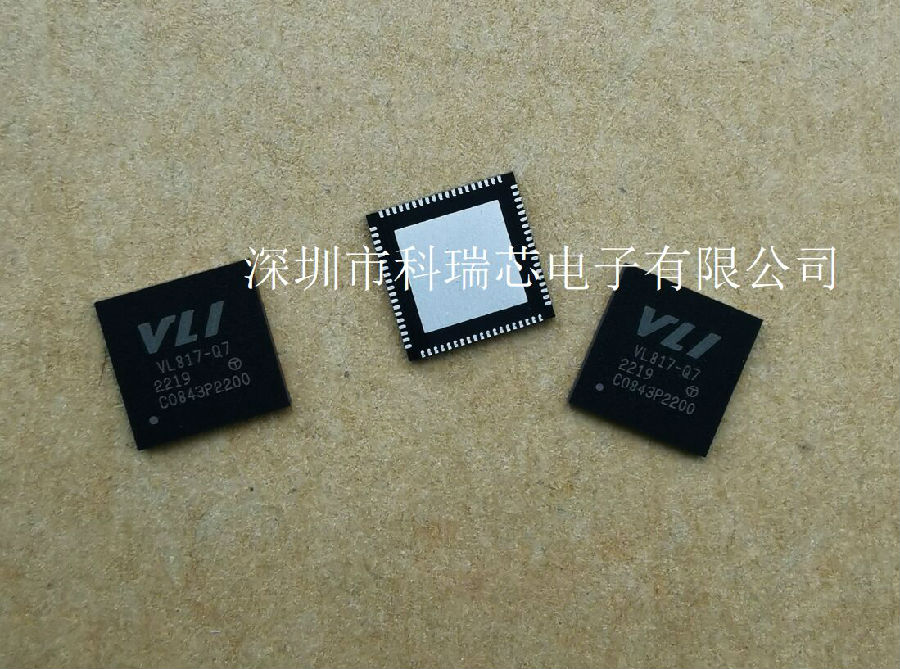

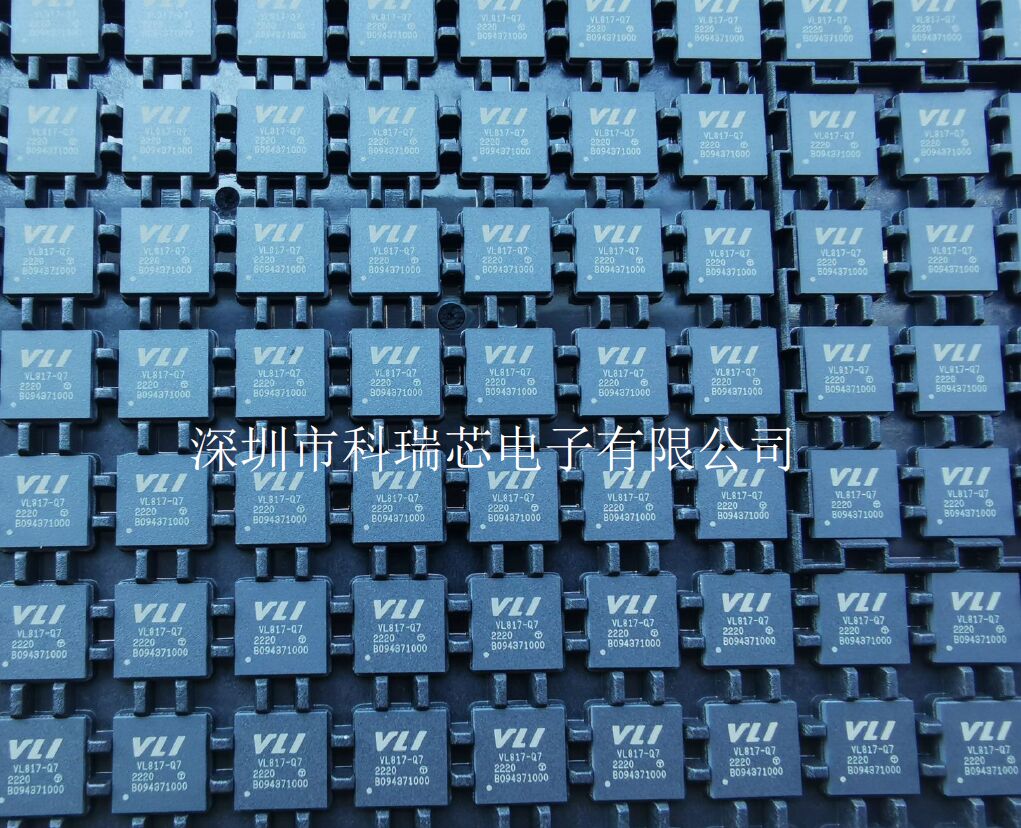

VL817-Q7S 电子元器件 VIA 封装QN-76 超高速USB 5Gbps 4/2端口集线器控制器

USB 3.1兼容的
-符合通用串行总线3.2规范
-符合通用串行总线2.0规范
—USB 2.0 Hub支持MTT
—支持超高速、全速、低速设备任意组合同时运行
—支持USB省电特性，如链接电源管理、Ux状态、可选挂起、功能挂起
-内部USB PHY采用先进的CMOS工艺，低功耗
n ren证
- VL817 USB-IF ren证TID# 330000071
n集成USB设备
- USB HID类设备(可选)
作为usb2.0虚拟设备，提供FW的升级按钮和媒体控制按钮
可配置行为-始终存在/禁用
- USB广告牌1.1类设备(可选)
作为usb2.0虚拟设备实现
可配置行为-必要时公开/始终存在/禁用
n全面边带信号支持
—所有端口支持单机模式和单机模式
—支持PWM LED状态灯
-固件SPI接口。固件升级可通过USB。
—专门应用的管理界面
n全面的USB电池充电支持
—支持USB电池充电规范v1.2 (SDP、CDP、DCP)
-支持供应商特定的收费模式。苹果2.4A、三星等。
—支持YD/T 1591-2009
—系统处于“挂起”、“关闭”、“断开”状态时，支持单机充电
-可配置任意组合的dfp，支持USB电池充电
n电源和设备
—需要3.3V和1.2V输入
- 25兆赫晶体
-集成电压调节器产生所有所需的电压从5V输入
5V至1.2V开关DC-DC稳压器
5V至3.3V LDO稳压器
*集成调节器在当前修订*中被禁用
- QFN 76L绿色包装(9x9x0.85 mm)
- QFN 56L绿色包装(7x7x0.85 mm)

VL817S系统概述
VIA Lab的VL817S是一个现代USB 3.2超高速USB 5Gbps集线器控制器，具有优化的成本结构和完全符合USB 3.2规范。VL817S提供2端口和4端口配置，具有集成稳压器，新的低功耗设计，以及全面的USB充电支持。VL817S支持超高速(5Gbps)、高速(480Mbps)、全速(12Mbps)和低速(1.5Mbps)设备的任何组合，集成的USB 2.0集线器的多事务翻译器功能在同时使用多个全速设备时提供了更高的性能。集成的5V DC-DC开关调节器使VL817S可以直接从5V USB VBus供电，降低BOM成本，同时提供高电源效率。

VL817S具有灵活的固件架构，除了现场更新外，还提供自定义功能框架。各种参数包括Tx均衡设置和GPIO行为可以通过固件改变，包括可选配置的USB充电控制器，用于充电各种设备，如智能手机和平板电脑。

基于vl817的集线器设备在Windows、Mac OS X和各种Linux内核下工作，无需额外的驱动程序。基于vl817的hub设备还兼容非x86设备以及支持USB hub功能的智能手机、平板电脑、机顶盒等平台。它非常适合所有USB集线器应用，如独立USB集线器，笔记本电脑/超极本坞/端口复制器，桌面PC前面板，主板板上集线器，和USB集线器复合设备。VL817S集成了多个可选的USB 2.0虚拟设备，包括USB广告牌，USB HID，支持媒体控制按钮，如播放/暂停，音量上升/下降等。
