SW2305 电子元器件 ISMARTWARE/智融 封装QFN-16  多协议快充解决方案

SW2305 是一款高集成度的 Type-C 口/Type-A 口快充协议芯片， 支持 PD、 QC、 FCP、 高低压 SCP、 AFC、 SFCP、 VOOC 以及 PE 等主流快充协议， 支持光耦反馈和 FB 反馈两种工作模式。 SW2305 集 成了 CV/CC 控制环路， Type-C 接口逻辑， 快充协议控制器， 以及多种安全保护功能。 配合 ACDC 或 DCDC 以及少量的外围元器件， 即可组成完整的高性能的 Type-C 口/Type-A 口快速充电解决方案。

规格

电源管理
宽输入电压范围 3.0~25V
支持光耦反馈控制
支持 FB 反馈控制
集成 CV 和 CC 环路
集成 VBUS 和 VIN 快速放电
支持线路阻抗补偿
BC1.2 模块
支持 BC1.2 DCP 模式
支持苹果 2.4A 模式识别
支持三星 2A 模式识别
快充协议
支持 PPS/PD3.0/PD2.0
支持 QC4.0+/QC4.0
支持 QC3+/QC3.0/QC2.0
支持 FCP/高低压 SCP
支持 AFC
支持 VOOC
支持 PE1.1/PE2.0
支持 SFCP
保护机制
软启动
输出过压保护
输出欠压保护
输入低电保护
输出过流保护
芯片过温保护
NTC 过温保护
Type-C 接口
内置 USB Type-C 接口逻辑
支持 DFP/Source 角色
支持 VCONN 和 Emarker 功能
CC1/2 和 DPDM 引脚耐压大于 25V
系统控制
支持 NMOS/PMOS 通路管
集成内部 Discharge
支持 I2C 接口
功率和电压档位灵活配置
支持动态功率分配

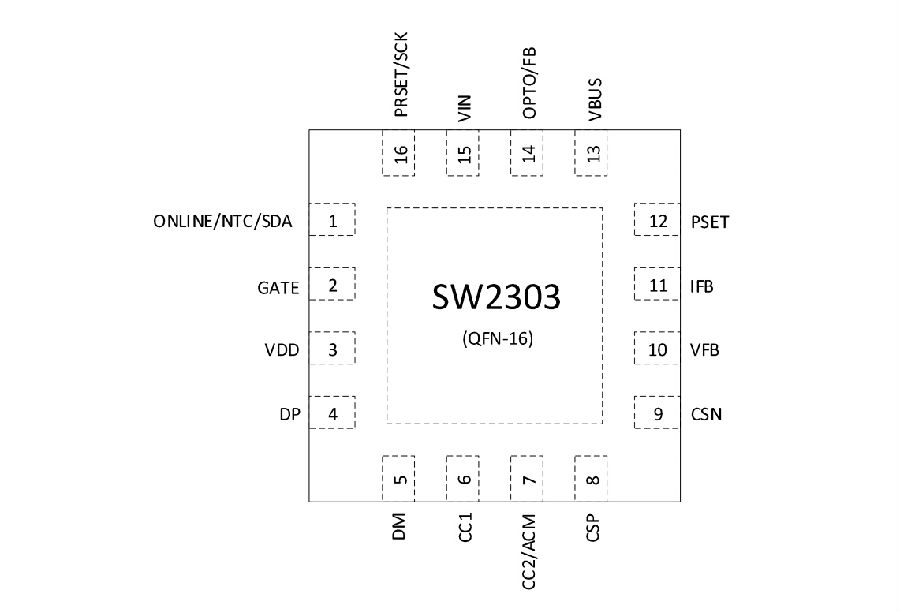

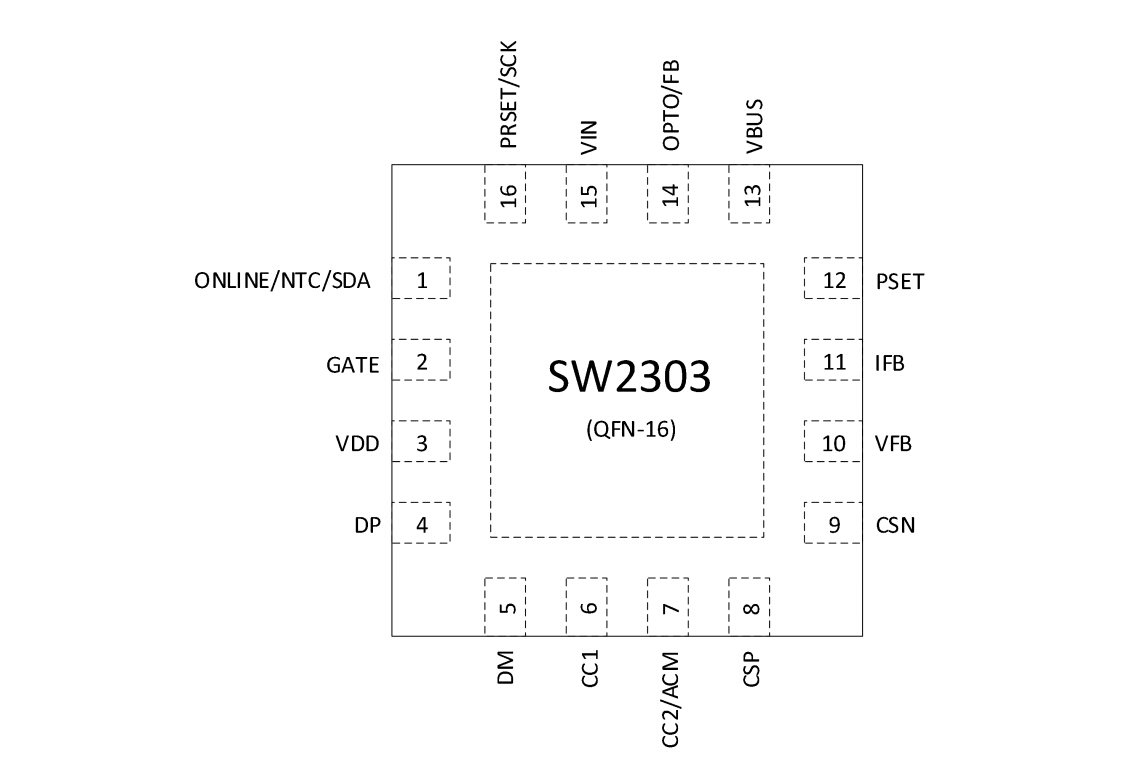

QFN-16(4x4mm) 封装
>±4kV ESD HBM
