SW2325 电子元器件 ISMARTWARE/智融 封装QFN-20 快充协议控制器

SW2325是一款高集成度的Type-C口/Type-A口快充协议控制器，内嵌ARMCortex-M0内核，zui高工作频率为40MHz，内置64KBeFlash、4KBSRAM，并支持I2C和UART通用外设接口。SW2325集成了Type-C接口逻辑，USBPDPHY，VOOC/SCPPHY以及QC/PE/SFCP/TFCP等快充协议的检测电路，并集成光耦反馈和FB反馈驱动电路、NMOS和PMOS驱动电路以及CV/CC控制环路。SW2325内置多种安全保护功能，配合ACDC或DCDC以及少量的外围元器件，即可组成完整的高性能的Type-C口/Type-A口快速充电解决方案。

规格

电源管理
宽输入电压范围 3.0~30V
支持光耦反馈控制
支持 FB 反馈控制
集成 CV 和 CC 环路
集成 VBUS 和 VIN 快速放电
支持线路阻抗补偿
支持NMOS/PMOS通路管
BC1.2 模块
支持 BC1.2 DCP 模式
支持苹果 2.4A 模式识别
支持三星 2A 模式识别
快充协议
支持 PPS/PD3.0/PD2.0
支持QC5/QC4/QC3+/QC3.0/QC2.0
支持FCP/SCP
支持VOOC1.0/VOOC4.0
支持 AFC
支持 PE1.1/PE2.0
支持 SFCP
保护机制
软启动
输出过压保护
输出欠压保护
输入低电保护
输出过流保护
芯片过温保护
NTC 过温保护
DP/DM/CC1/CC2过压保护
DP/DM/CC1/CC2弱短路保护
Type-C 接口
内置 USB Type-C 接口逻辑
支持 DFP/Source 角色
支持 VCONN
DP/DM/CC1/CC2耐压大于25V
系统控制
Cortex-M0CPU，频率zui高40MHz
64KByte车规eFlash，10K次烧写
4KByteSRA
I2CMaster
I2CSlave
支持在线升级，签名...证，固件加密
UART
功率和电压档位灵活配置
支持动态功率分配
支持多路GPIO和ADC

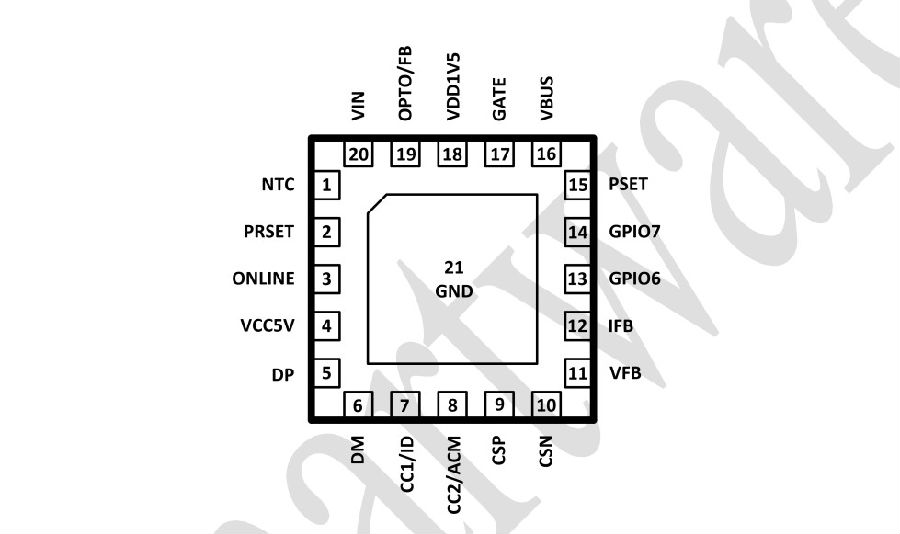

QFN-20(4x4mm) 封装
