比亚迪-BF7412AM16-SJLX--EEPROM 12bit-ADC 的触控 MCU

整体概述

BF7412AMXX-SJLX采用高速8051内核，1T指令周期，基于标准8051指令流水线结构。相比于标准的8051(12T)指令周期，具有更快的运行速度，同时兼容标准8051指令。

BF7412AMXX-SJLX包含外设有看门狗、按键检测、IIC、UART、低电压检测、掉电复位、3个16-bit PWM、Timer0、Timer1、Timer2、12-bit逐次逼近ADC、低功耗模式等。

BF7412AMXX-SJLX集成的电容检测通道，它可以用来检测近距离感应或者触摸。其内置MCU，可灵活配置；通过配置可实现按键、滚轮、滑条等多种应用。按键都能独立运行，并且每个按键都能通过对相应的功能寄存器来调节灵敏度。

特性简介

内核：高速8051，1T指令周期

工作频率：6MHz、3MHz、2MHz、1MHz

时钟偏差：±1%@-20°C ~65°C, 5V

±3% @-40°C ~105°C, 5V

存储器

FLASH：16K Bytes

类EEPROM：256 Bytes

SRAM：256 Bytes (data)+512 Bytes (xdata)

时钟源，复位和电源管理

内部低速时钟LIRC：32kHz

时钟偏差为±20%@25°C, 5V

±35% @-40°C ~105°C, 5V

内部高速RC振荡器：1MHz

外部晶体振荡器：32768Hz

7种复位，其中掉电复位(BOR)，支持5档掉电复位2.1V/ 2.8V/ 3.3V /3.7V/ 4.2V

低电压检测：2.4V/ 2.7V/ 3.0V/ 3.3V/ 3.6V/ 3.9V/ 4.2V 7级可选

IO

均支持内置上拉电阻4.7k，其中PB0~PB7内置上/下拉电阻28k

大灌电流口（PB0~PB7）

支持器件外设功能复用

所有IO口都支持外部中断功能，INT0/1/ 2上升沿 /下降沿 /双沿 ，INT3 INT3 共用中断源 共用中断源 (上升 沿/下降沿 )

通信模块

2xUART通信，支持IO映射

1xIIC硬件从机通信，支持100/400kHz

工作电压：2.7～5.5V

工作温度：-40°C ~105°C

增强型工业级，符合JESD工业级可靠性认证标准

16-bit PWM

PWM0支持多组至多4路通道，同频不同占空比输出

PWM1的1路通道映射二选一

PWM2的1路通道映射二选一

高精度12位ADC

ZUI多可达26个模拟输入通道

中断

两级中断优先级可选

ADC，CSD，INT0/1/2/3，LVDT，Timer0/1/2，WDT，UART0/ 1，IIC中断

定时器

2个16位Timer0/1，1个32位Timer2

Timer2时钟源为内部低速时钟LIRC32k或外部晶振32768Hz

看门狗定时器，溢出时间18ms到2.304s

低功耗模式

空闲模式和休眠模式

深度休眠，功耗18μA @5V典型

按键

各按键的灵敏度可独立设置

电容按键，均可复用为GPIO

两线烧录单线调试仿真接口

封装

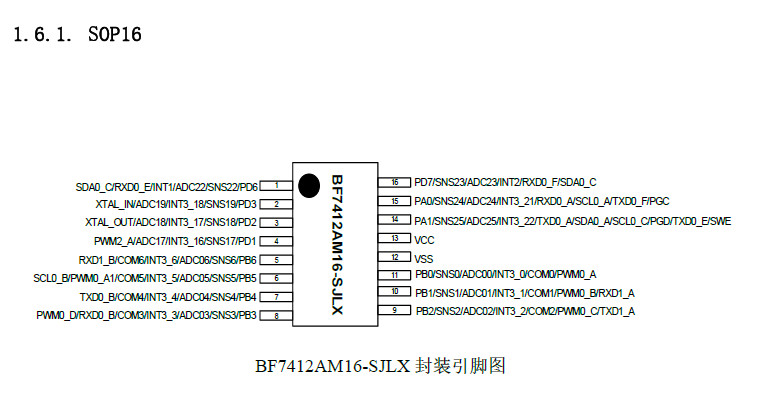

SOP16/SOP20/SOP28
