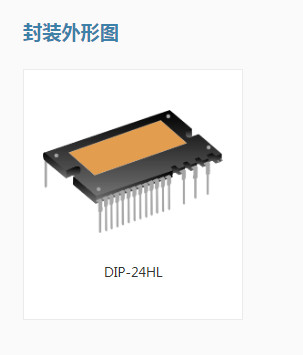

SD15G60FA 电子元器件 Silan/士兰微 封装DIP-24HL

智能功率模块(IPM)，600V/15A 3相全桥驱动

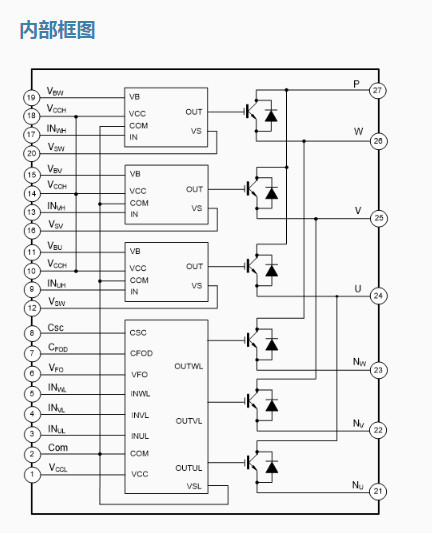

SD15G60FA 是高度集成、高可靠性的 3 相无刷直流电机驱动电路，主要应用于较低功率的变频驱动，如空调、电冰箱、洗衣机等。内置了 3相全桥高压栅极驱动电路和 6 个低损耗 IGBT 管。
SD15G60FA 内部集成了欠压、短路等各种保护功能以及温度输出，提供了优异的保护和宽泛的安全工作范围。由于每一相都有一个独立的负直流端，其电流可以分别单独检测。
SD15G60FA 采用了高绝缘和易导热设计，提供了非常紧凑的封装体，使用非常方便，尤其适合要求紧凑安装的场合。

主要特点
内置 6 个低损耗 600V/15A IGBT
内置高压栅极驱动电路(HVIC)
内置欠压保护、温度输出、过流保护
内置带限流电阻的自举二极管
完全兼容 3.3V 和 5V 的 MCU 的接口，高电平有效
3 个独立的负直流端用于变频器电流检测的应用
报警信号：对应于低侧欠压和短路保护
封装体采用 Al2O3 DBC 设计，热阻极低
绝缘级别：1500Vrms/min
