WD1050C08 电子元器件 WILLSEMI/韦尔 封装CSP-6L

用于射频功率放大器的6MHz, 750mA微型，可调，降压DC-DC转换器

描述
WD1050C08是一个DC-DC降压转换器专门为射频功率放大器(pa)供电从一个锂离子电池;它可以被用来为其他手持无线电设备供电。通过使用一个输入电压从2.7V到5.5V，它可以产生一个可调输出电压由0.6V到3.4V通信从一个模拟引脚VCON。
WD1050C08提供三种操作模式。在PWM模式下，设备以固定频率工作6MHz(典型)，这使驾驶时的电磁干扰zui小化中到重的负载，并允许使用微型表面贴装组件，一个感应器和两个陶瓷电容器。在轻负载时，设备切换自动进入PSM(省电模式)模式和工作与减少静止电流和切换频率，延长电池寿命。该设备在关机模式下关闭并减少电量消耗到100nA(典型)。

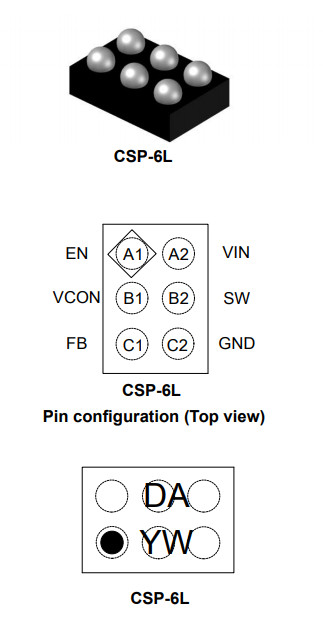

WD1050C08在CSP-6L包中可用。标准产品是无铅和无卤。

特性
6 mhz (typ)。PWM开关频率
操作从单个锂离子电池(2.7V到5.5V)
一脚(VCON)调整输出电压(0.6V到
3.4 v)
750 mA zui大负载能力
高效率(95%典型。在3.6VIN, 3.3VOUT
300 mA)
自适应PSM/PWM模式变化取决于
负载情况
过电流保护
Over-Thermal保护
软启动命令功能

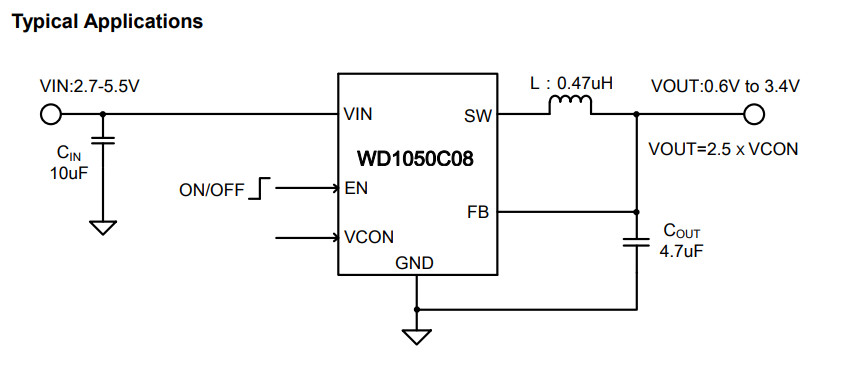

应用程序
电池供电的3G/4G功率放大器
手持无线电
RF PC卡
电池供电射频设备
