AD584TH 电子元器件 ADI/亚德诺 封装DIP 电压基准IC

特性
四个可编程输出电压
1万V、7.500 V、5.000 V、2.500 V
激光加工精度高
不需要外部组件
减少温度系数
15 ppm/°C zui大，0°C至70°C (AD584K)
15 ppm/°C maximum，−55°C to +125°C (AD584T)
提供零输出频闪端子
2端负参考:能力(5v及以上)
输出源或汇聚电流
低静止电流:zui大1.0 mA
10ma电流输出能力
MIL-STD-883兼容版本可用

一般的描述
AD584是一个8端子的精密电压参考产品引脚可编程选择四种流行输出电压:10000 V, 7.500 V, 5.000 V和2.500 V。其他输出电压,以上，以下，或之间的四个标准输出，可通过添加外部电阻。输入电压可以变化4.5 V至30 V之间。
激光晶圆修整(LWT)用于调整引脚可编程输出电平和温度系数，产生了zui灵活的高精度电压参考可在整体形式。
除了可编程输出电压，AD584提供一个独特的频闪终端，允许设备打开或关闭。当AD584被用作电源时参考，电源可以单次关闭，低功率信号。在关闭状态下，由AD584排干的电流减少至约100 μ A。在开状态下，总电源电流为典型的750 μ A，包括输出缓冲放大器。
推荐AD584作为8-，10-，或12位数模转换器(dac)需要外部精密参考。此外，该装置是理想的14位精度的模数转换器(adc)，无论是逐次逼近还是积分设计，在一般来说，它可以提供比标准独立引用。

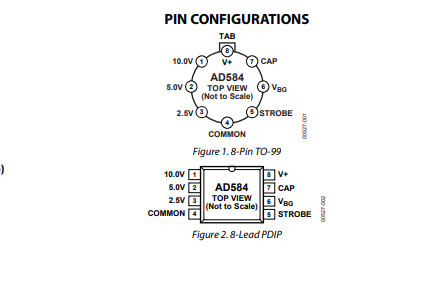

AD584J和AD584K适用于0°C的工作环境至+70℃时，指定AD584S和AD584T−55°C ~ +125°C。所有等级的包装都是密封的密封，八端TO-99金属罐，以及AD584J和AD584K也可在8引脚PDIP中使用。
