CD40106BF3A 电子元器件 TI 封装CDIP-14 反相施密特触发器

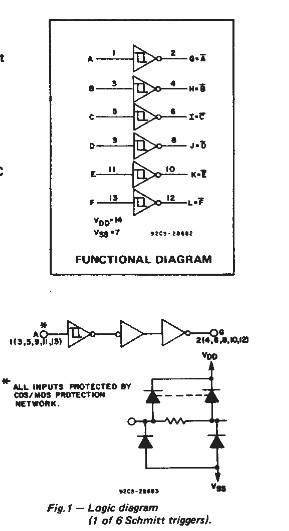

CD40106B由6个施密特-组成触发电路。每个电路的作用是逆变器与施密特触发动作输入。触发器在不同的点切换对于正向和负向的信号。的正电压的差值(VP)，负向电压(VN)为定义为滞环电压{VH)(见图6)。
CD40106B类型提供14引脚密封双直列陶瓷包装(F3A后缀)，14引脚双直列塑料包装(E后缀)，14头小程序包(M, MT，M96，和NSR后缀)和14导联薄收缩小轮廓包(PW和PWR后缀)。
特点:
施密特触发动作，没有外部组件
滞回电压(典型)在VDD=5V时0.9 V，在VDD=5V时2.3 V
VDD- 10V，在VDD= 15 V时为3.5 V
噪音抗噪性大于50%
不限制输入的上升和下降次数
标准化、对称输出特性
100%测试20 V静止电流
1 18v /满时1ua的zui大输入电流
封装温度范围;在18v和250C下100na
低速时低VDD到Vss电流
输入坡道
5-V, 10-V和15V参数额定
符合JEDEC Tentatlve的aH要求
标准号13b，“标准光谱”
tor Descrlptlon ol 'B' Sarles CMOS器件"
应用程序:
波浪和脉冲成型器
High-nois-environment系统
单稳态multvibrators
不稳多谐振荡器
