产品详情

移动电源芯片 IP2188 SSOP-10

简介
IP2188是-一款集成12种、用于USB输出端口
的快充协议IC， 支持USB端口充电协议。支持11
种快充协议，包括USB TypeC PD2.0/PD3.0/PPS DFP,
HVDCP QC3.0/QC2.0 ( Quick Charge) - Class A, FCP
( Hisilicon●Fast Charge Protocol), SCP (Super Fast
Charge), AFC (Samsung◎Adaptive Fast Charge),
MTK PE+ 2.0/1.1 ( MediaTek Pump Express Plus
2.0/1.1)，Apple2.4A， BC1.2 以及三星2.0A。
IP2188支持自动检测设备类型和充电协议切换,
自动响应快充协议请求。
IP2188 集成FB控制接口，可通过调节FB
SOURCE/SINK的电流(zui小2uA/step)来jing确控制
输出电压。

特性
支持12种USB端口快充协议
支持USB TypeC PD2.0/PD3.0/PPS DFP协议
支持多 种充电协议(QC3.0/QC2.0, FCP, SCP,
AFC, MTKPE+ 2.0/1.1以及Apple 2.4A,三星
2.0A和BC1.2)
支持自动选择TypeCPD或其他快充协议
支持USB TypeC PD2.0/PD3.0/PPS DFP
CC1， CC2自动输出上拉状态
支持广播18W功率的SRC Capability包
支持广 播5V,9V,12V电压的SRC Capability包
支持广 播3V~12V PPS电压的SRC Capability
包
CC 握手成功后，VBUSG开启VBUS功率路径
支持QC3.0/QC2.0 Class A充电协议
支持 QC3.0 Class A: 3.6V~12V (0.2V/Step)
支持QC2.0ClassA: 5V， 9V， 12V
支持MTK PE+ 2.0/1.1快充协议
PE+ 2.0: 5V~20V (0.5V/Step) 配置
PE+ 1.1: 5V，7V，9V, 12V配置
支持华为FCP快充
支持华为SCP快充
支持三星AFC快充
支持Apple 2.4A: DP = 2.7V，DM = 2.7V
支持三星2.0A: DP = 1.2V, DM =1.2V
支持BC1.2: DP 与DM短接
自动检测DP，DM. 上电压对应的快充请求，通
过调节FB精确控制输出电压
DP,DM,CC1,CC2过压保护
DP,DM对地弱短路保护
工作电压范围: 3 .3V~20V
封装SSOP10

应用
USB功率输出接口、移动电源、车载充电器
智慧手机、平板电脑、网络笔记本、数字相机、
蓝牙配件所用的电池充电器

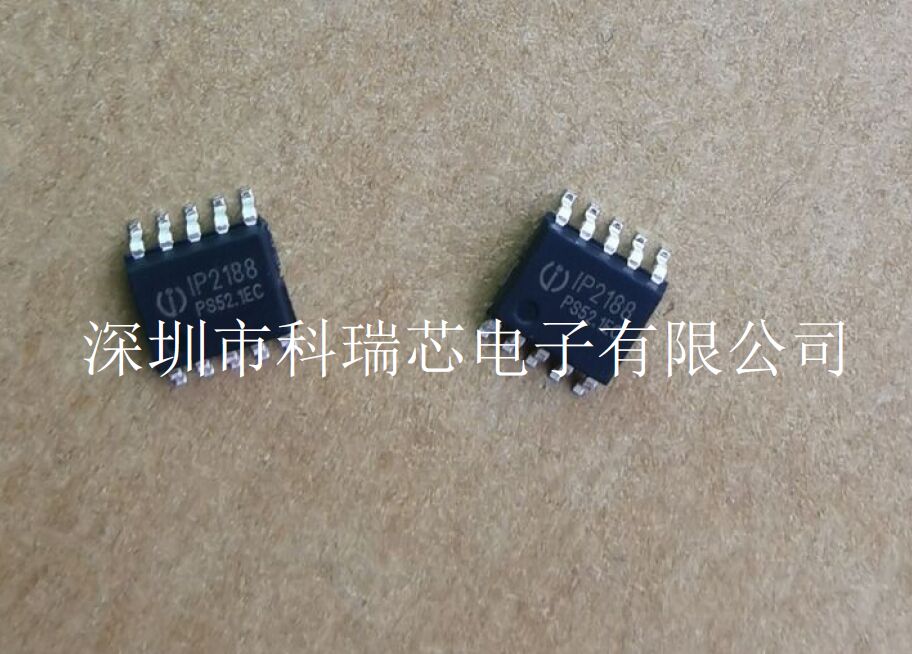

产品实拍图：
