WR8M 电子元器件 World/沃尔德 封装NBS 软桥 贴片

沃尔德WR8M软桥产品采用NBS贴片封装，散热效果较好。WR8M软桥工作电流0.8A，工作电压1000V，允许电流zui大值25A，单颗支持zui大功率为10W。适用于智能家居、LED灯具、模块化电源、常规适配器等产品。

外围规格方面，上图为不同封装的尺寸对比图，从图中可以看出，采用NBS封装的WR8M软桥尺寸仅为 3.5 x 1.38 x 1.8 mm，相比其他封装方式，长宽大幅减少，可有效减小封装体积。

将NBS、UMB、MBF、ABS、MSB、LSB封装的软桥产品平铺对比，采用NBS封装的WR8M软桥体积优势十分明显。

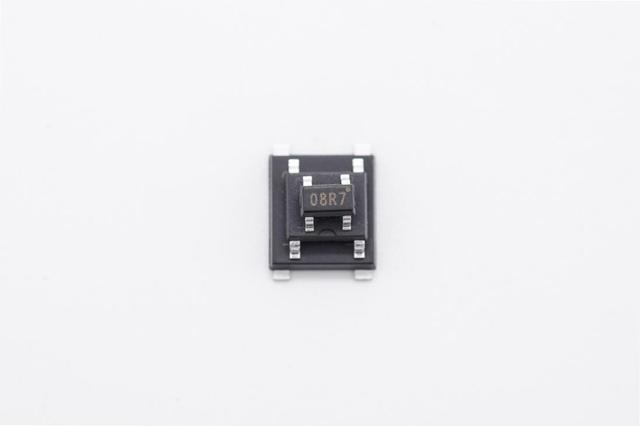

将MSB、ABS、NBS封装的软桥堆叠摆放，可以更直观的看出采用NBS封装的WR8M软桥可以有效减少PCB占板面积，助力电源实现更高功率密度。

整机效率测试方面，输入115V/230V 60Hz，输出5V 1.2A时，在100%、75%、50%、25%负载下，平均效率均大于75%，满足要求。

整机温度测试方面，在环境温度40℃条件下，输入100V时，桥堆测试值95℃；输入230V时，桥堆测试值89℃，均满足低于110℃要求。
