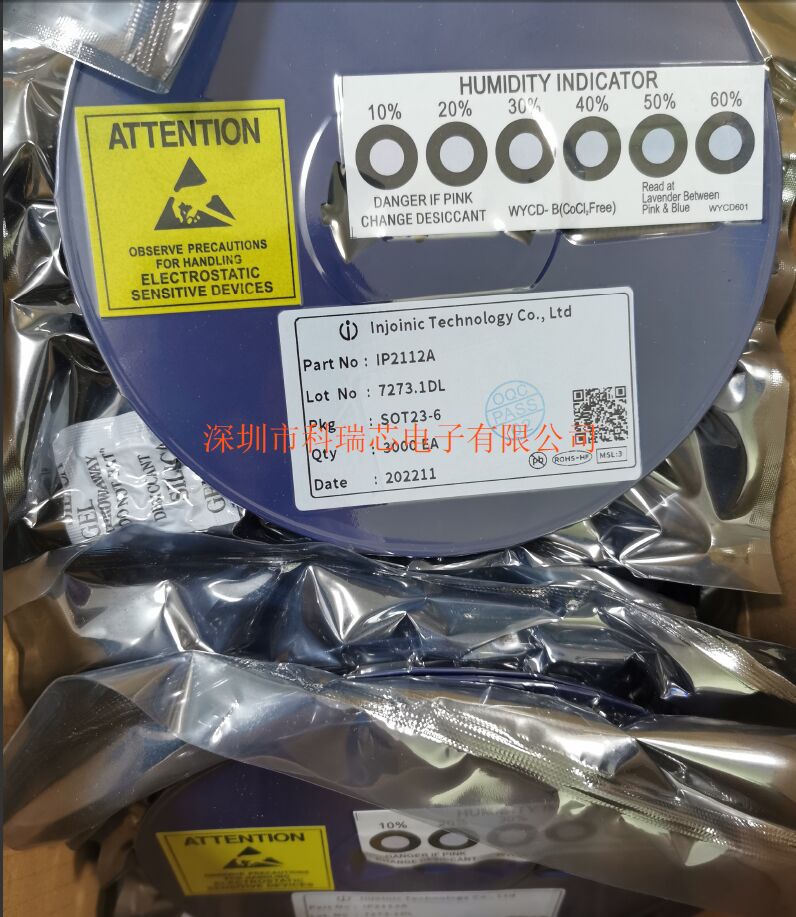

移动电源芯片 IP2112A SOT23-6

简介
P2112, IP2112A,IP2111, IP2111A, IP2110是用
于USB输出端口的充电协议IC,支持的充电协议
包括:苹果2.4A/2.1A/1.0A,三星2.0A及BC1.2等
充电协议。IP2112, IP2112A支持双路USB端口充
电协议; IP2111, IP2111A, IP2110支持单路USB端
口充电协议; IP2110支持SE引脚配置苹果允许请
求的zui大电流。芯片支持接入设备的自 动检测，自
动在数据线路上提供正确的电气特性实现协议握手。

特性
IP2112, IP2112A支持双路USB端口充电协议
IP2111, IP2111A支持单路USB端口充电协议
IP2110支持单路USB端口充电协议
IP2112, IP2111:
支持Apple 2.1A: DP= 2.7V, DM = 2.0V
(反接DP，DM实现Apple1.0A模式)
IP2112A, IP2111A:
支持 Apple 2.4A: DP= 2.7V，DM= 2.7V
IP2110
支持 Apple2.4A: DP= 2.7V，DM= 2.7V
支持 Apple 1.0A: DP= 2.0V，DM= 2.7V
(反接DP，DM实现Apple2.1A模式)
支持SEL引脚配置苹果允许请求的zui大电
流
支持三星2.0A: DP= 1.2V,
DM =1.2V
支持BC1.2: DP与DM短接
自动检测DP，DM.上电压对应的充电请求
低静态功耗Iq = 66uA(Typ.)
工作电压范围: 3V~5.5V
尺寸封装:
IP2112/IP2112A/IP2111/IP2111A:SOT23-6
IP2110/ P2110F: SOT23-5

应用
USB功率输出接口、移动电源、车载充电器
智慧手机、平板电脑、网络笔记本、数字相机、
蓝牙配件所用的电池充电器
