VL600 电子元器件 VIA/威盛 封装QFN60 协议转换器

VL600，可以替换PS176   USB-C DP alt模式到HDMI2.0b协议转换器

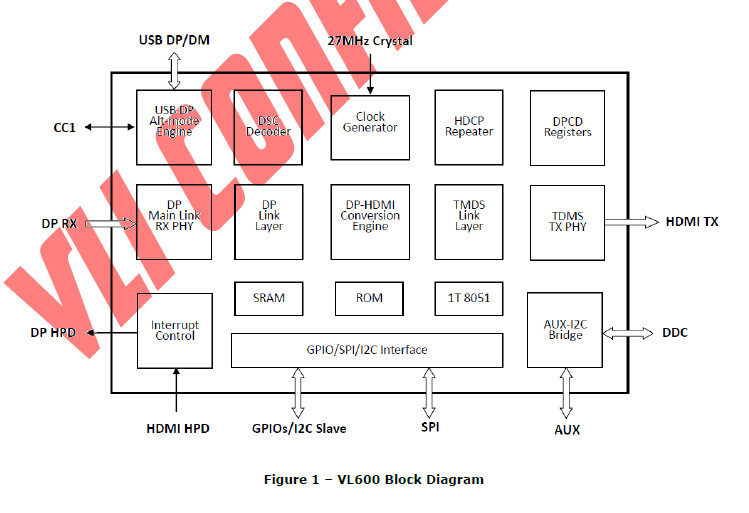

VL600系统概述
VIA实验室的VL600是一款高度集成的单芯片USB-C DP替代模式或DP1.4a到HDMI 2.0b协议转换器，针对USB-C视频适配器和USB-C多功能码头。集成USB- c UFP CC1引脚和USB广告牌设备，单个VL600可以将DP信号转换为4K@60Hz上的USB- c插头到HDMI适配器的HDMI输出。伴随着VLI的多样化USB PD和集线器控制器，VL600创建了各种USB- c多功能码头应用程序，如USB PD充电通过和安全FW更新在USB4.0或USB3.2 Gen 2/Gen 1速度。
DP接收端口支持高达HBR3 8.1Gbps的数据速率超过4个通道，HDMI TMDS源支持高达6gbps的数据速率。DP接收机和TMDS源都支持RGB 8/10/12 bpc和YCbCr 4:4:4/4:2:2/4:2:0 8/10/12 bpc的颜色格式。音频输出支持多达8通道的LPCM在32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz和192kHz的采样率，采样大小为16,20和24位。VL600还可以支持压缩音频格式。VL600内置HDCP 1.4和HDCP 2.3中继器功能，内置键。DP DSC1.1/1.2a压缩流可以被VL600解码为非压缩格式，并转换到连接的HDMI接收器。VL600还支持HDR元数据处理，以实现高动态范围的内容传输。HDMI热插拔检测信号由VL600检测到，并输出到DP接收器的热插拔检测引脚或USB-C DP替代模式接口作为PD命令。
内置8051微控制器与外部SPI闪存接口，VL600可以存储其固件代码在独立SPI闪存或共享SPI闪存与VLI PD/Hub控制器。固件升级可以通过USB公告板、I2C从接口或DP AUX通道进行。根据具体应用需要，可选配4个GPIO引脚。VL600可在QFN 60L (7x7x0.85 mm)。

产品特性
1.4a接收接口
—兼容VESA DisplayPort Standard Version 1.4a
-显示端口1,2，和4个通道与RBR, HBR, HBR2, HBR3数据速率
- DPCD 1.4数据结构
- VESA显示流压缩标准(DSC) V1.2a解码器，1/2片和FEC
—将DP AUX通道接口桥接到HDMI DDC接口，用于EDID直通
—支持通过AUX支持VESA监控命令集(MCCS)
—支持RGB 8/10/12 bpc和YCbCr 4:4:4/4:2:2/4:2:0 8/10/12 bpc的颜色格式
- RGB/YCbCr颜色空间转换
- YCbCr 444/422/420向下转换
- HDCP 2.3和HDCP 1.4中继器，带有片上密钥
HDMI 2.0b源接口
-符合高清多媒体接口规范2.0b版本
- TMDS数据速率高达每通道6Gbps
- DP1.4双通道模式下支持3840x2160 @60Hz或4096x2160 @60Hz
—支持RGB 8/10/12 bpc和YCbCr 4:4:4/4:2:2/4:2:0 8/10/12 bpc的颜色格式
—支持HDR (Static High Dynamic Range)元数据处理
-音频输出高达8通道192KHz LPCM和压缩音频编码格式
内置VESA DP alt模式和USB广告牌设备
-兼容USB Type-C标准版本2.0的VESA DisplayPort Alt-Mode
—符合USB Type-C电缆和连接器规范修订版2.0
—符合USB电源交付规范修订3.0版本1.2
-内置CC1, Rd下拉电阻和DP沉脚分配C USB-C插头连接器应用
—DP模式发现/进入/退出;DP配置，状态更新，sink连接检测
-内置USB广告牌，符合USB设备类定义为广告牌设备修订1.21
-集成内部USB 2.0全速PHY
快速8051宏单元80c32兼容微控制器
-标准1T 8051指令集，内嵌掩码ROM和SRAM
-支持通过外部SPI flash或与VLI Hub和/或PD控制器共享SPI flash进行固件升级
时钟，电源供应和电源管理
-外部27mhz晶体振荡器接口
- 1.2V核心电源和3.3V I/O电源
-当HDMI HPD未检测到时，非常低的功率运行(~25mW);完美的USB-C便携式软件狗应用
特殊功能和控制的GPIOs和I2C
- 4个gpio用于应用程序定制和一个I2C从接口
物理
QFN 60绿色包装(7x7x0.85 mm)
n认证
- USB-IF PD 3.0认证TID: 7019
n应用程序
- USB-C到HDMI加密狗或多功能加密狗VESA DP alt模式
- USB4.0到HDMI的多功能软件狗通过USB4 DP隧道
