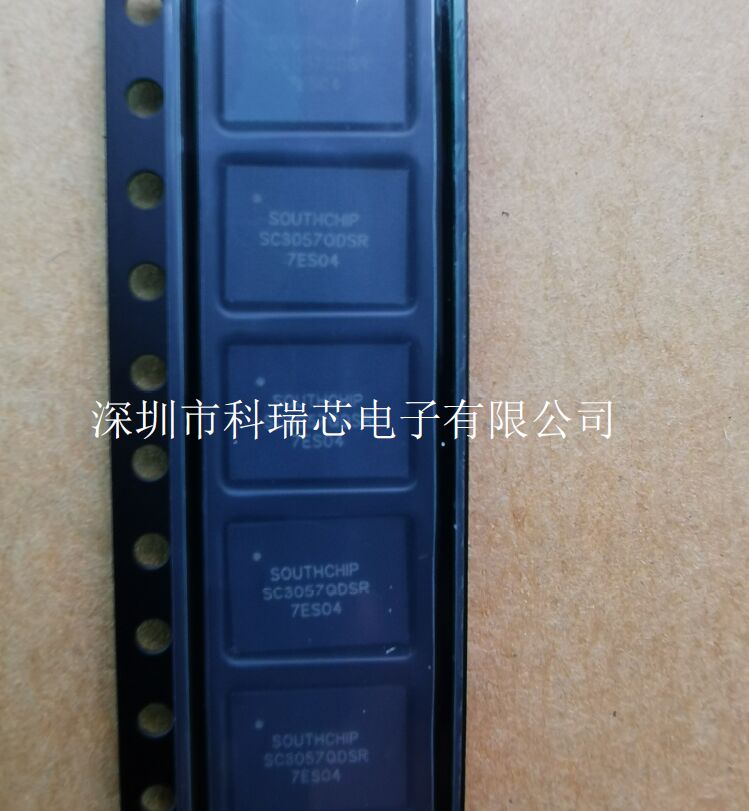

SC3057QDSR 电子元器件 SOUTHCHIP/南芯 封装QFN 6*8

集成GaN的高频准谐振反激式转换器

介绍
 SC3057是一款集成650V GaN（QR/DCM）的高频准谐振反激PWM转换器，可实现高效率和高可靠性。 转换器通过 HV 引脚内置高压启动电路。 因此，HV引脚可以获得极低的待机功耗和超快的启动时间。SC3057 提供自适应开关频率折返功能，从而整个负载范围内实现更高的效率。 SC3057工作在 QR 和 DCM 模式时，开关管在谷底开通，以此来达到更高的效率。在空载时，IC将以突发模式运行，以减少功耗。SC3057具有低启动电流、快速启动、低待机功耗等功能。突发模式具有极低的运行电流（350uA），显著降低待机功耗，从而满足效率规范。SC3057集成了用于VDD供电的分段供电电路，特别适用于输出电压范围宽的应用。SC3057 提供全面的保护，防止电路在异常情况下受到损坏。此外，抖频和智能驱动功能可使噪声zui小化，从而改善EMI的性能。

功能
集成650V GaN
集成高压启动电路，Brown in/out检测
具有x-cap放电功能
内部软启动
集成分段供电控制电路适用于超宽输出范围
突发模式和故障模式：超低的工作电流
高达175kHz的开关频率
抖频改善EMI性能
QR模式和DCM模式：谷底开关
Burst模式：轻载或空载
内置过温保护
全面保护
   √ VDD过压保护
   √ VDD欠压锁定
   √ 逐周期限流保护
   √ 双重过流保护
   √ 输出过压保护
   √ 输出短路保护
   √ 过载保护
QFN 6*8封装

应用
USB-PD和QC充电器
应用AC-DC的移动设备
