UP1561PQAG 电子元器件 UPI 封装QFN-24
同步降压控制器与3A VTT LDO内存电源解决方案
一般的描述
uP1561是一种高性能同步降压器控制器与3A源/接收器VTT LDO内存系统的权力。它还提供了缓冲低噪声参考。uP1561有广泛的操作范围从输入电源3.0V ~ 26V，内存0.75V~3.0V输出电压。
uP1561的同步降压采用constant-实时PWM方案，使用方便，成本低外部组件计数，快速瞬态响应和准常频率运算除以运算量程或在电流模式下支持陶瓷输出电容器。
3A源/汇VTT LDO具有快速瞬态响应，只需要两个10uF的陶瓷输出电容。在此外，LDO电源输入可从外部获得显著降低总功率损耗。的uP1561支持所有的睡眠状态控制，在S3状态(挂起VTT在高z和S4/S5(挂起到磁盘)VDDQ, VTT和VTTREF软关闭。

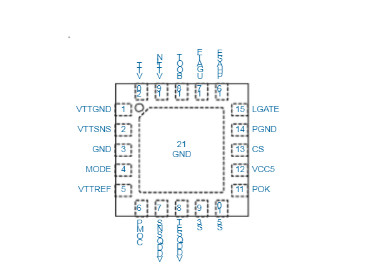

uP1561功能齐全，包括电压保护，过流保护，过压保护保护，通电顺序，电源正常输出，和热关闭。uP1561支持VQFN4x4-24L和WQFN3x3-20L软件包。
应用程序
台式电脑、笔记本电脑和工作站
微处理器和芯片组供应
DDR3/DDR2内存电源
SSTL-2 SSTL-18和HSTL总线终端
