SC2021 电子元器件 SOUTHCHIP/南芯 封装QFN32 快充协议芯片

SC2021A Type-C/ PD和双DPDM快速充电控制器

描述
SC2021A是一种Type-C / PD和DPDM快速充电控制器。它遵循zui新的Type-C和PD 3.0标准，支持专有的高压快速充电协议，具有双DPDM接口。它的目标是墙壁适配器，旅行适配器和汽车充电器。
SC2021A通过集成USB PD基带PHY、Type-C检测、双DPDM PHY、VBUS放电路径、VCONN电源、可编程反馈补偿、电压和电流感知、10位高性能ADC、双10位dac、NMOS门驱动、I2C接口和保护电路，将外部组件zui小化。它包含一个32位高性能微控制器核心，32kByte MTP ROM和2.5kByte RAM，为许多应用程序提供了经济有效的解决方案。
SC2021A支持多种保护机制，包括过压保护(OVP)、欠压保护(UVP)、过流保护(OCP)、短路保护(SCP)、过温保护(OTP)、DPDM过压保护(DPDM OVP)、CC过压保护(CCOVP)、VCONN过压保护(VCONN OVP)、VCONN过流保护(VCONN OCP)、VCONN短路保护(VCONN SCP)，有效保证系统稳定可靠运行。
SC2021A有32引脚QFN封装。

特性
USB c型
支持Type-C DFP协议
可配置电阻RP
USB电源输出
支持DFP USB PD 3.0与PPS
硬件BMC发射机和接收机
全功能物理层
硬件CRC
硬件复位
集成PD 3.0协议引擎
整合VCONN，支持电子标识的SOP
双DPDM快速充电接口
集成2个固件控制的DPDM接口
支持Apple充电、BC1.2、DCP、HVDCP、FC、AFC、FCP、SCP、VOOC、UART、I2C等专有充电协议
权力
宽的工作范围:3.1V至22V (26V公差)
集成可编程反馈补偿
单片机子系统
集成32位高性能MCU核心
32kByte MTP和2.5kByte RAM
预留独立空间存储芯片ID码
支持UART、I2C和多个I/ o
支持睡眠模式
模拟块
支持适配器OPTO接口
支持车载充电器FB接口
双dac用于CC/CV循环。
10位ADC监测电压/电流/ DPDM/其他信号
集成高侧电流感应放大器
集成NMOS门驱动程序
集成VBUS放电路径
集成温度感知模块
保护
对CC1和CC2的26V耐受
DP和DM的12V公差
芯片OVP, UVP, SCP, VCONN OVP, VCONN OCP, VCONN SCP, OTP, DPDM OVP, CC OVP
包

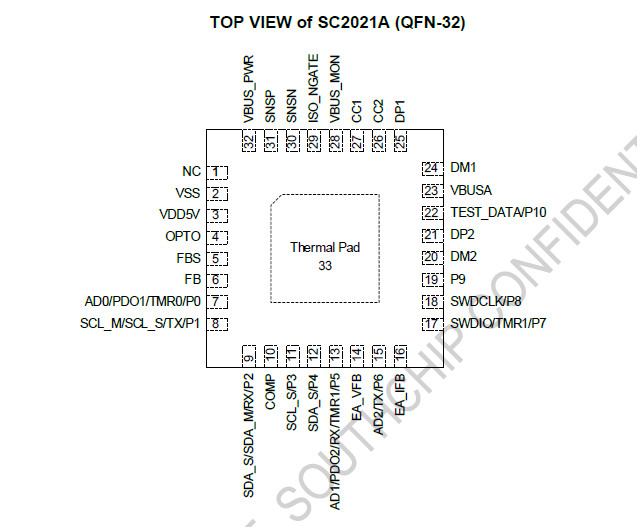

32针QFN, 4mm x 4mm x 0.75mm

应用程序
墙适配器
旅行适配器
汽车充电器
