APE5030C 电子元器件 ANPEC/茂达 封装QFN7x7-48

16通道LED液晶背光控制器

一般的描述
APE5030C集成Mosfet和16通道LED控制器用于LCD背光。高jing度LED电流2% (120mA LED电流)，宽输入电压范围。
APE5030C有16通道柔性PFM发生器和独立的14位PFM亮度控制每个通道的LED电流。除了;它有一个全球高jing度的10位DAC，可设置LED电流。它与电视帧的同步包括VSYNC/HSYNC和数字锁相环方法。
APE5030C有两个引脚可以数字配置DC/DC反馈，这是控制DC/DC架构。同时:同时;该设备采用可编程SPI接口。
APE5030C自带自适应控制模式，效率高。内置安全保护，包括LED短路，LED开启，温度关闭保护和UVLO。APE5030C采用自适应控制方式，效率高，降低因温度引起的功率损耗。APE5030C提供QFN7x7-48封装。

特性
宽范围输入4.5V至24V
高jing度LED电流2%类型(ILED=120mA)
16通道柔性PFM发生器和独立的14位PFM亮度
与电视帧同步-垂直同步/垂直同步
/数字锁相环集成
数字可配置DC/DCFeedback
安全装置的保护
- LED短路检测
- LED开启检测
-温度停机检测
——UVLO
通过SPI接口的PFM调光
高效自适应控制模式

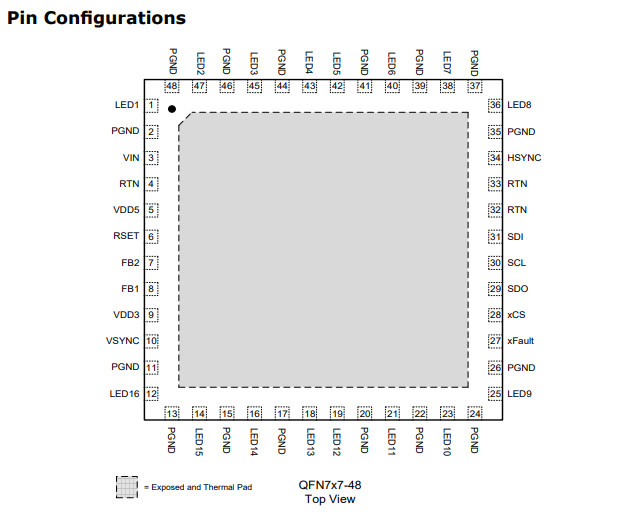

QFN7x7-48包可用
一个全球高jing度10位DAC设置
LED电流

应用程序
电视
监控
