| 型号： | SCT2231TVAR |
| 厂 商： | 中国 |
| 品牌/商标: | SCT/芯洲 |
| 产品类别： | 集成电路/IC- DC/DC电源芯片 |
| 联系人: | 颜先生/William |
| 电话： | 0755-82170220,21001680 |
芯洲-SCT2231TVAR-17V Vin，3A同步降压DCDC转换器
产品描述
4.2V-17V 输入电压范围
连续输出电流：高达 3A
输出电压范围：0.8V-7V
上管/下管 MOSFET Rdson: 70mΩ/42mΩ
轻负载下脉冲频率调制（PFM Mode)
静态电流: 275uA
逐周期限流
内部2ms软启动限制浪涌电流
调开关频率 750KHz
输入欠压锁定
过热保护
SOT563-6L, TSOT23-6L 封装

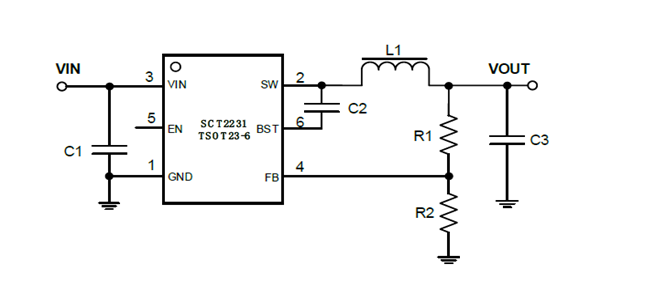

SCT2231是一款输出电流3A的高功率密度全集成同步降压DCDC转换器。其输入电压范围为4.2V到17V。SCT2231提供800KHz的开关频率，并且集成buck电路上下MOSFET器件以提供更高的工作效率。开关频率为750 kHz，输出电压低纹波小，外部电感和电容器尺寸小实现。SCT2231采用自适应常数ON TIME实现快速负载瞬态的控制体系结构对降压应用程序的响应。在保护设计方面，SCT2231提供电流限制和过流打嗝（hiccup）保护，过热关断保护，输出过压保护以及输入欠压保护，为实际应用的安全性提供了多重保障。SCT2231提供小尺寸的SOT563-6L和SOT23-6L两种封装，为用户小型化设计提供了简洁的电源解决方案。
应用:
平板数字电视和显示器
监控
机顶盒
网络系统
消费电子产品
通用
