IP2723TS 电子元器件 INJOINIC/英集芯 封装QFN24

集成多种协议、用于 USBC 端口的快充协议 IC

简介

IP2723TS 是一款集成多种协议、用于 USB 输出 端口的快充协议 IC。支持多种快充协议，包括 USB TypeC DFP ， PD2.0/PD3.0/PPS , HVDCP QC4/QC4+/QC3.0/QC2.0 （ Quick Charge ）， FCP （Hisilicon® Fast Charge Protocol），SCP（Super Fast Charge），AFC（Samsung® Adaptive Fast Charge）， MTK PE+ 2.0/1.1（MediaTek Pump Express Plus 2.0/1.1），Apple 2.4A，BC1.2 以及三星 2.0A。为适 配器、车充等单向输出应用提供完整的 TYPE-C 解决 方案。

IP2723TS 具备高集成度与丰富功能，在应用时 仅需极少的外围器件，有效减小整体方案的尺寸， 降低 BOM 成本。

特性
快充规格
集成 QC4/QC4+输出快充协议
- 兼容 QC2.0/QC3.0
- 支持 Class B 电压等级
集成 FCP 输出快充协议
集成 SCP 输出快充协议
集成 AFC 输出快充协议
集成 MTK PE+ 1.1&2.0 输出快充协议
集成 USB C DFP 协议，支持输出快充
兼容 BC1.2、苹果、三星手机快充
集成 USB Power Delivery（PD2.0/PD3.0）协议
PD3.0 with PPS USB-IF 协会ren证编号：
TID:3135
集成 TYPE-C DFP 协议
自动检测 TYPE-C 设备的插入和拔出
集成标准的 PD2.0/PD3.0/PPS 协议
集成对 E-MARK 线缆的识别和支持
自动检测 DP，DM 上电压对应的快充请求，通

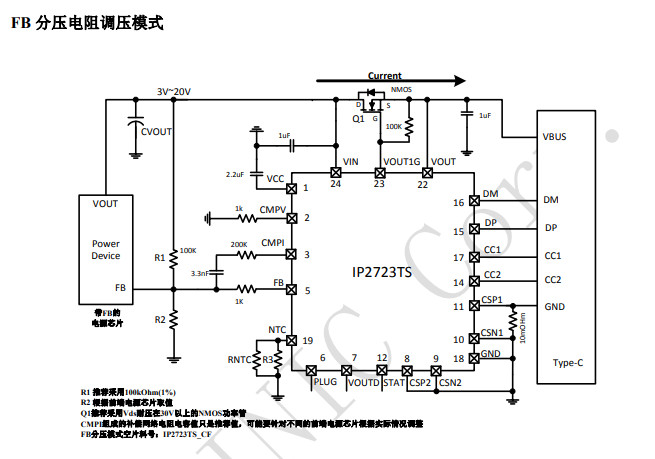

过调节 FB jing确控制输出电压
电源管理
集成 ADC 检测外扩 NMOS 路径电流
内置功率路径管理
内置自动控制泄放电路功能
支持自动进入待机低功耗模式
多重保护、高可靠性
输出过流、过压、短路保护
NTC 过温保护
DP,DM,CC1,CC2 过压保护
DP,DM 对地弱短路保护
DP/DM/CC1/CC2 均支持 20V 高耐压
灵活定制，支持在线升级
宽工作电压范围：3 V~30V
封装 QFN24

应用
适用于单向快充输出应用
交流电源适配器
车充
带 PD 输出功能的系统应用
