产品详情

集成9种协议、用于USB端口的快充协议IC

移动电源芯片 IP2183 SOP-8

简介
IP2183是-款集成9种、用于USB输出端口的快充协议IC,支持USB端口充电协议。支持10种快充协议，包括HVDCP QC3.0/QC2.0( Quick Charge)Class A, FCP (Hisilicon@ Fast Charge Protocol), SCP(Super Fast Charge), AFC ( Samsung° Adaptive FastCharge), MTK PE+ 2.0/1.1 (MediaTek Pump Express Plus 2.0/1.1), Apple 2.4A，BC1.2 以及三星2.0A。
IP2183支持自动检测设备类型和充电协议切换，自动响应快充协议请求。

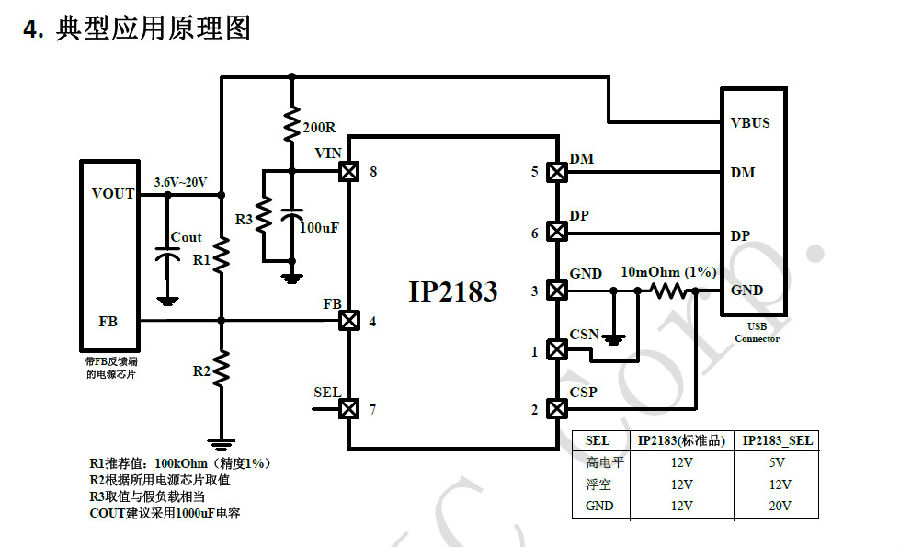

IP2183集成FB控制接口，可通过调节FBSOURCE/SINK的电流( zui小2uA/step)来jing确控制输出电压。

特性
支持9种USB端口快充协议
支持多种充电 协议(QC3.0/QC2.0, FCP, SCP,
AFC, MTK PE+ 2.0/1.1以及Apple 2.4A,三星
2.0A和BC1.2)
支持自动选择快充协议或DCP充电协议
支持QC3.0/QC2.0 Class A充电协议
支持QC3.0 Class A: 3.6V~12V (0.2V/Step)
支持 QC2.0 ClassA: 5V， 9V, 12V
支持MTK PE+ 2.0/1.1快充协议
PE+ 2.0: 5V~20V (0.5V/Step) 配置
PE+ 1.1: 5V, 7V，9V， 12V 配置
支持华为FCP快充
支持华为SCP快充
支持三星AFC快充
支持Apple 2.4A: DP = 2.7V,  DM = 2.7V
支持三星2.0A: DP=1.2V， DM =1.2V
支持BC1.2: DP 与DM短接
自动检测DP，DM.上电压对应的快充请求，通
过调节FB jing确控制输出电压
SEL可配置快充协议请求的zui高电压为20V或
12V或5V;
DP,DM过压保护
DP, ,DM对地弱短路保护
工作电压范围: 3 V~25V
封装SOP8

应用
USB功率输出接口、移动电源、车载充电器
智慧手机、平板电脑、网络笔记本、数字相机、
蓝牙配件所用的电池充电器
