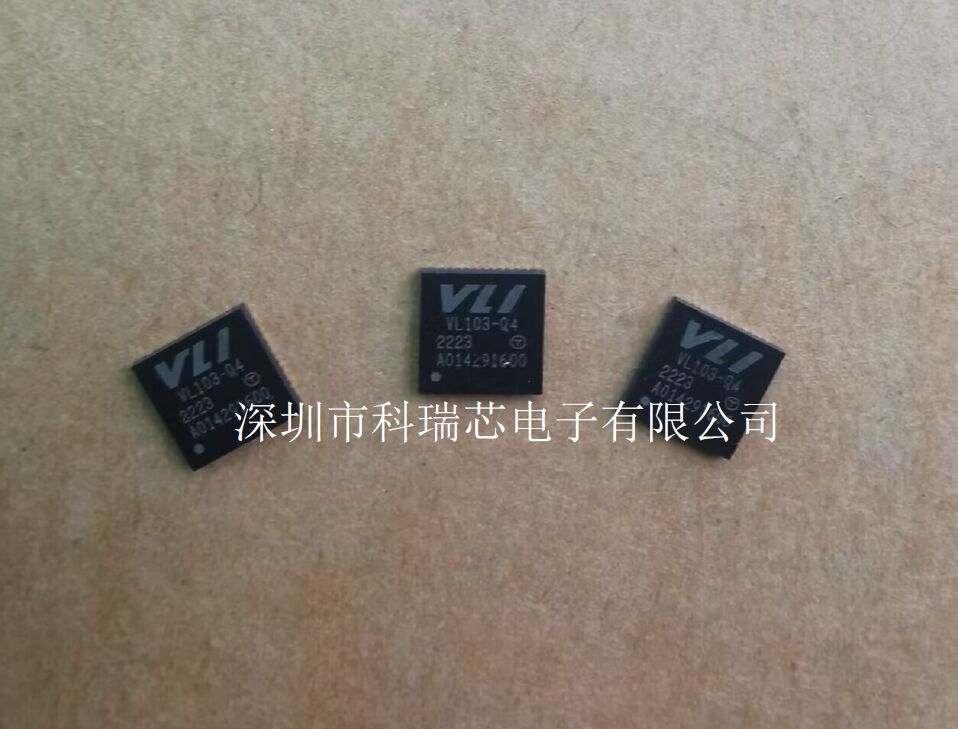

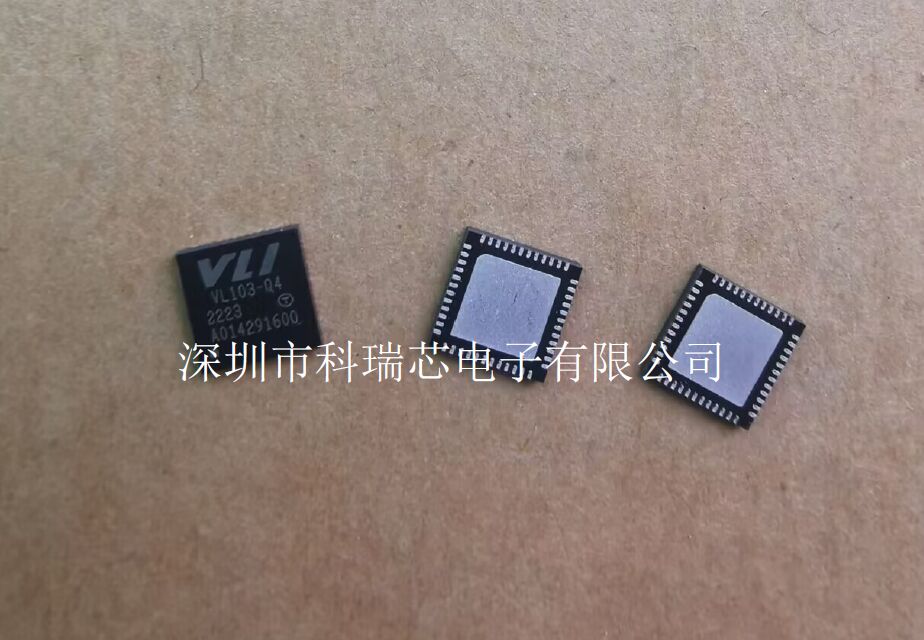

PD协议芯片-USB-C视频适配器-VL103-Q4-台湾威盛

应用具有集线器和PD直通功能的USB-C视频适配器

产品描述      威盛实验室的VL103是一款高度集成的节能单芯片DisplayPort Alt模式和Power Delivery 3.0控制器，用于专为USB-C视频适配器和USB-C多功能扩展坞等应用而设计的USB-C设备。集成USB-C充电UFP，VL103可以执行DP alt模式视频输出功能，并同时为连接的PD充电主机一旦检测到外部电源。集成的第二个USB-C DRP可以连接到USB-C电源适配器为PD充电主机或连接到USB-C设备以访问数据传输。集成了D + / D-充电ePHY以支持使用D + / Dpin进行协议握手的充电器。 VL103的设备策略管理器可以在其DRP和UFP之间协商电源规则启用电源充电。支持在无电模式下为主机充电和PD3.0快速角色交换。 SBU1 / SBU2内置开关以支持USB-C电缆翻转功能。实现了USB Billboard设备功能，以满足“ VESA DPUSB Type-C上的Alt模式”规范。 VL103还支持智能自动待机，可自动进入深度节能模式当连接的接口处于空闲状态时，适用于智能手机配件。内置微调RC振荡器，线性稳压器，Vbus电压检测器和Vbus电流检测器，VL103可以正常工作从Vconn电源或Vbus电源输入的电源非常完美，并且可以监视异常电源行为。 zui多11GPIO引脚可用于放电控制，电源开关控制，数据开关控制或其他特殊应用用法。 SPI接口可以支持外部SPI闪存，也可以与VLI Hub控制器共享SPI闪存以进行固件升级。 VL103可提供与VL102-Q4引脚对引脚兼容的QFN 48L（6x6x0.85 mm）和引脚对引脚的QFN 32L（5x5x0.85 mm）兼容VL100-Q3 。
