PARADE-PS196QFN74GTR-A0-HDMI USB主控芯片

品牌：PARADE

型号：PS196QFN74GTR-A0

封装：QFN-76

描述

PS196是一个DisplayPort 2.0到HDMI 2.1协议转换器，从DisplayPort链接接收视频和音频流，并转换为TMDS/FRL输出。DP接收器zui多支持8个。4车道1Gbps链路速率。HDMI输出端口可支持TMDS和FRL发射机。TMDS发射机符合HDMI 2.1规范，数据速率高达6Gbps, FRL发射机符合HDMI 2.1规范，数据速率高达12Gbps。

PS196能够处理压缩或未压缩的视频输入。采用FEC解码和编码实现DSC 1.1/1 .2a压缩流的可靠接收和传输。

PS196支持HDCP 1.4和HDCP 2.3中继器，用于带有嵌入式密钥的下游接收器。

PS196支持静态和动态HDR元数据传输。

PS 196集成了一个片上微控制器和一个外部SPI ROM。

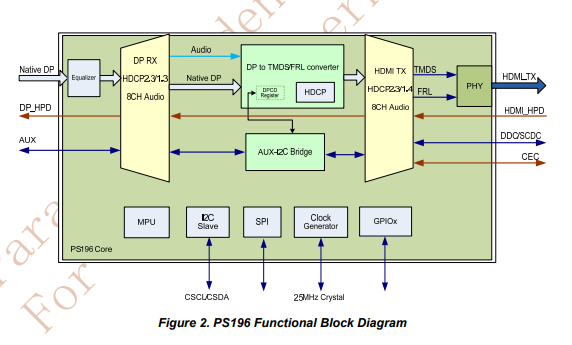

PS196的系统级框图如图2所示。每个功能块的详细描述将在以下部分给出。
