HDMI 2.0 协议转换器-PS176HDMQFN48GTR2-B0

特性

符合DisplayPortTM规范1.2a的1.62Gbps, 2.7Gbps和5.4Gbps

支持DisplayPortTM 1、2、4通道

支持全链接培训和无链接培训

支持多种颜色格式:

- DP: RGB 6/8/10/12-每个组件(bpc)位和YCbCr4:4:4, YCbCr4:2:2 bpc 8/10/12 bpc

- HDM: RGB 8/10/12 bpc;YCbCr4:4:4, YCbCr4:2:2和YCbCr4:2:0 8/10/12 bpc

支持CEC-Tunneling-over-AUX

符合HDMI规范2.0，数据速率高达6Gbps

支持TMDS争夺EMI/RFI减少

支持SCDC(状态和控制数据通道)

支持zui多8通道LPCM，压缩音频(AC-3, DTS)和HBR音频格式

支持zui高192kHz音频帧率和zui高24位音频样本量

内容保护

支持HDCP 1.4中继器与芯片上的密钥

支持HDCP 2 2中继器与芯片上的关键

带嵌入式SPI ROM的片上微处理器

ESD: HBM 7kV

1.2V核心电源和3.3V 10电源

0℃~ 70℃环境工作温度范围

48pin 6x6mm QFN无卤素RoHS封装

描述

PS176是一个DisplayPort 1.2a到HDMI 2.0协议转换器，它从DisplayPort链路接收视频和音频流并转换为TMDS输出。TMDS发射机符合HDMI 2.0规范，数据速率高达6Gbps。

PS176支持HDCP 1.4和HDCP 2.2中继器的下游接收器与嵌入式密钥。

PS176集成了片上微控制器用于系统配置。该设备可以配置为定制应用的SPI Flash。

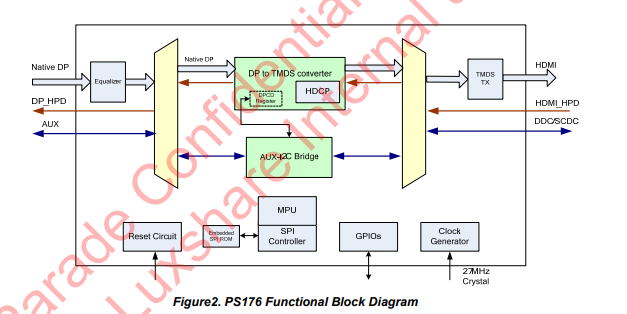

PS176的系统级框图如图2所示。每个功能块的详细描述将在以下部分给出。
