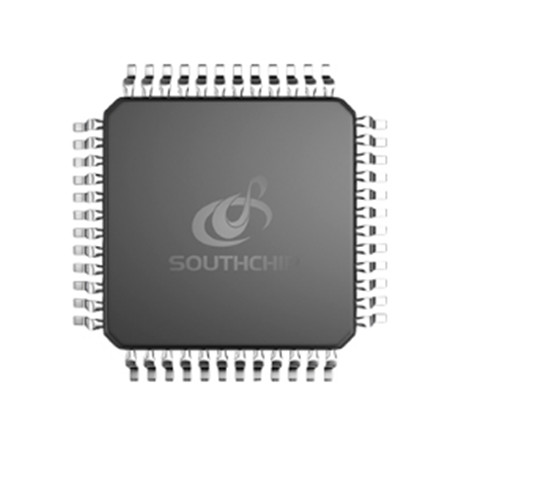

SC89781QDER-HPB 同步双向降压充电器-南芯原厂原装

具有混合功率升压模式（HPB）和处理器过功率监测功能的同步双向降压充电器

介绍

SC89781是一款同步降压充电器，在正向充电为降压模式，反向放电为升压模式。SC89781支持4.5V到24V的宽输入范围，集成NMOS驱动可实现在电池和适配器间自动切换系统电源，支持1S到4S电池充电管理。SC89781采用混合功率升压架构（Hybrid power boost），使其在系统负载超过适配器输出功率时，可反向boost与适配器一起为系统提供能量。适配器在直接为系统供电的同时，通过动态电源管理控制为电池组充电，以避免适配器过载。随着系统功率的增加，充电电流将降低，以保持适配器电流在调节范围内。如果系统功率持续增加，将触发混合功率升压模式补充系统功率。通过SMBUS接口，用户可以灵活设置充电电流、充电电压、输入限流、电流限制、开关频率等参数。此外，充放电电流也可以通过外部ILIM引脚实时设置。SC89781符合Intel IMVP8/IMVP9规格，包括系统电源、输入电流、充电电流监测、系统功率监测，处理器过功率指示。SC89781可以在学习模式和运输模式下运行，以满足用户的需求。支持全面保护机制，包括过温保护，适配器和电池过压保护，欠压保护，输入MOSFET过流保护，电池，电感和MOSFET短路保护。SC89781采用4mm × 4mm QFN-28封装。

功能

•

• ● 宽输入范围：4.5V到24V,

•  zui高可达30V

•

• ● 支持1至4S电池充电降压充电器

•

• ● 混合功率升压功能支持CPU turbo模式

•

• ● 超快速瞬态响应时间：150us进入混合升压模式

•

• ● 集成NMOS驱动器能自动从适配器或电池中自动选择电源

•

• ● 应用于2-4节电池的±0.4%充电电压jing度16mV/步

•

• ● ±2%输入电流jing度64mA/步(10mΩ)

•

• ● ±2%充电电流jing度64mA/步(10mΩ)

•

• ● ±2%放电电流jing度512mA/步10mΩ)

•

• ● 动态电源路径管理

•

• ● SMBUS接口

•

• ● 充电电流和放电电流可以由一个外部电阻实时限制

•

• ● 输入电流调节避免适配器过载

•

• ● 开关频率:300/400/600/800kHz

•

• ● PROCHOT功能支持英特尔IMVP8/IMVP9

•

• ● 电流监视和系统功率监视

•

• ● 低适配器待机电流符合Energy Star要求

•

• ● 自动充电结束

•

• ● 电池电流计的学习模式

•

• ● 运输模式

•

• ● 多重保护包括UVP, OVP, OCP, SCP, OTP

•

• ● QFN-28Package

应用

• ● 超极本，笔记本电脑，平板电脑

•

• ● 工业设备

•

• ● 带有可充电电池的设备
