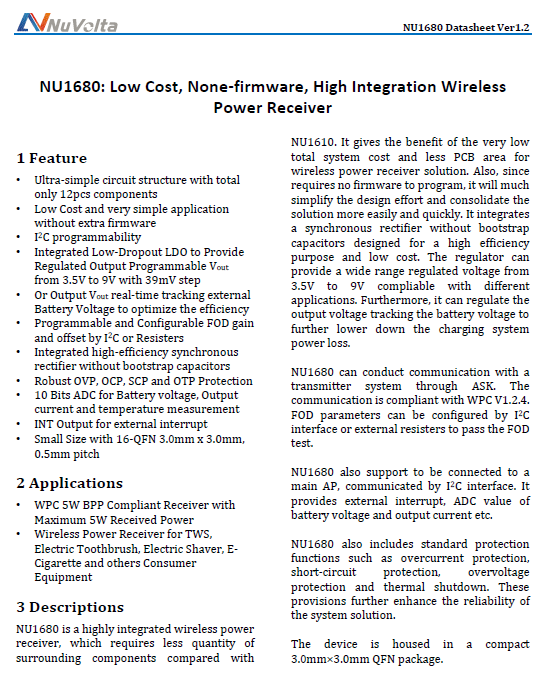

NU1680:低成本，无固件，高集成无线电源接收器

功能

电路结构非常简单，总共只有12个元件

低成本和非常简单的应用程序，没有额外的固件

I2C可编程性

集成低压差LDO提供3.5V至9V的可编程稳压输出，步进为39mV

或输出Vout实时跟踪外部电池电压，优化效率

可编程和可配置的FOD增益和偏移由I2C或电阻

集成高效同步整流器，无自举电容器

强大的OVP, OCP, SCP和OTP保护

10位ADC用于电池电压，输出电流和温度测量

INT外部中断的输出

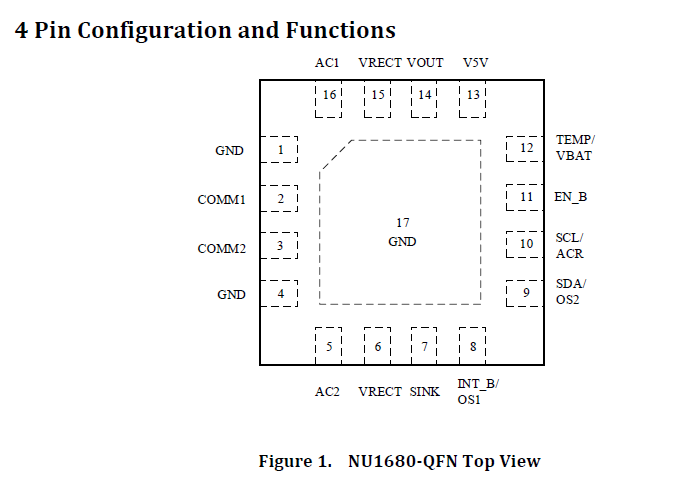

尺寸小，16-QFN 3.0mm x 3.0mm, 0.5mm间距

应用程序

WPC 5W BPP兼容接收器，zui大接收功率5W

无线电源接收器，适用于TWS，电动牙刷，电动剃须刀，电子烟和其他消费设备

描述

NU1680是一款高度集成化的无线电源接收器，与NU1610相比，它对周围组件的需求更少。该方案具有系统总成本低、PCB面积小的优点。此外，由于不需要固件编程，它将大大简化设计工作，并更容易、更快速地整合解决方案。它集成了一个无自举电容器的同步整流器，设计用于高效率和低成本的目的。该稳压器可提供3.5V至9V的宽范围调节电压，可适应不同的应用。此外，它还可以跟踪电池电压调节输出电压，进一步降低充电系统的功率损耗。

NU1680可以通过ASK与发射机系统进行通信。该通信符合WPC V1.2.4。可以通过I2C接口或外部电阻配置FOD参数，以通过FOD测试。

NU1680还支持与主AP连接，通过I2C接口进行通信。它提供外部中断，电池电压和输出电流的ADC值等。NU1680还包括标准保护功能，如过流保护，短路保护，过压保护和热停机。这些规定进一步提高了系统解决方案的可靠性。

该设备安装在一个紧凑的3.0mm3.0mm QFN封装中。
