用于电池充电器和适配器的恒压恒流控制器-ME4312
概述
ME4312是一款适用于需要双控制环路实现恒压和
恒流的开关电源的高集成解决方案。芯片内部集成-个
1.21V电压基准(+1%精度)，- - 个74mV低电压基准，
一个9mV超低电压基准和三个运放。1.21V电压基准结合
一个运放使ME4312产生--个理想电压值用于电源适配
器和电池充电器。74mV低电压基准结合另- -个运放使得
ME4312产生一个理想的极限电流为输出限流恒流检测。
一个9mV更低电压基准结合一个运 放产生- -个理想的转
灯电路,且可通过IctrI脚来调试电流检测及转灯电路。当电
流正常充电时红灯亮，绿灯灭。当充电电流降低到极限电
流的12%时，绿灯亮，红灯灭。在检测电池充满电后，为
了防止红绿灯回跳，转灯比较器做了11%的迟滞。
特点
恒压恒流控制
jing确内部电压基准
很少外围器件
易于补偿
转灯电路可调
极宽的电压工作范围3-40V
低工作电流
充电状态指示功能.
外围元器件少，整机成本低

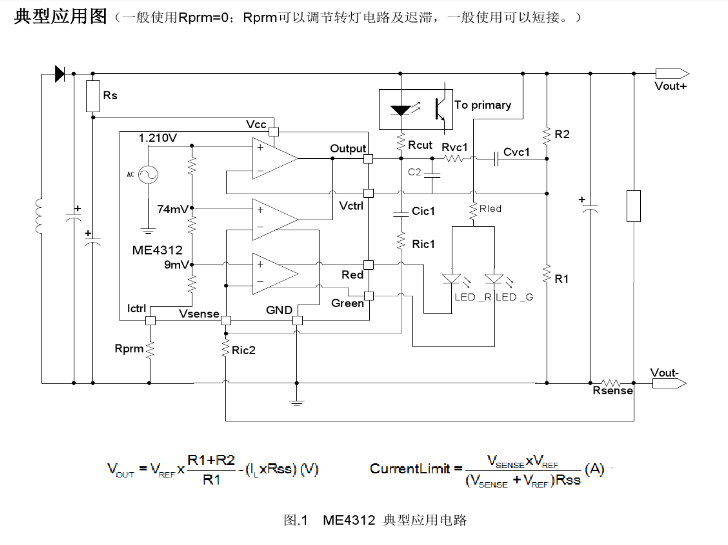

应用场合
电源适配器
电池充电器
封装形式：8-pin SOP8
