GENESYS/创惟科技 GL9750-OIY04 QFN4X4-32 PCI Express 1.1至SD 3.0读卡器控制器

描述

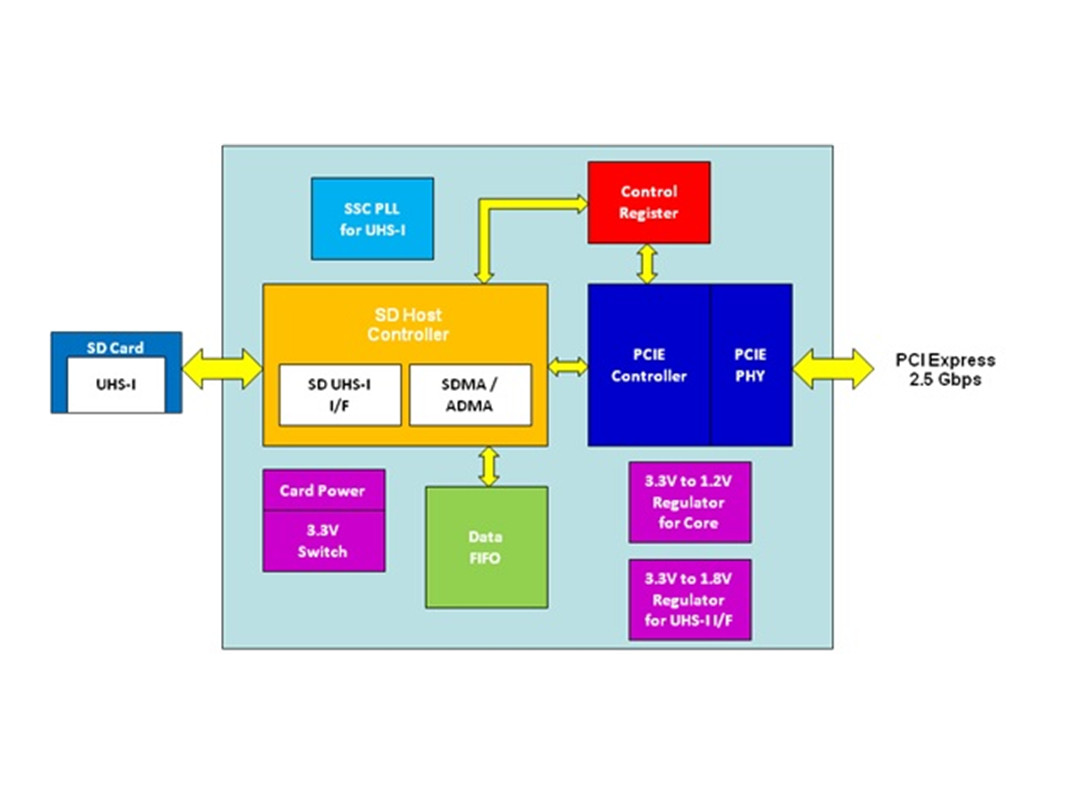

GL9750是一款符合PCI Express Rev.1.1标准的读卡器控制器，它集成了PCI Express PHY、存储卡访问接口、调节器（3.3V至1.2V）和卡电源开关。

GL9750支持各种类型的SD存储卡，如Secure Digital™（SD）、SDHC、miniSD和microSD（T-Flash）、多媒体卡™（MMC）、RS-MMC、MMCmicro和MMCmobile。它还支持高密度存储卡（容量高达2TB），如SDXC、超高速存储卡、SD 3.0 UHS-I。

GL9750支持PCI Express L1 PM子状态、运行时D3（RTD3）、延迟容忍报告（LTR）和Opti

mized Buffer Flush/Fill（OBFF），以节省功耗。

特征

● 符合PCI Express基本规范2.1版

● 支持1通道2.5/5.0 Gbps PCI Express总线

● 符合SD规范第壹部分物理层规范4.20版

● 符合SD规范第A2部分SD主机控制器标准规范4.20版

● 支持的存储卡接口：

Secure Digital TM（SD）、SDXC、SDHC、MultiMediaCard TM（MMC）

MMC 4位日期模式

支持SD 4.0 UHS-II FD/HD模式，可高达312MB/秒

支持SD 3.0 UHS-I SDR-104（208MHz SD时钟）、SDR-50（100MHz SD时钟）和DDR 50（50MHz SD时钟）

● 支持SD CPRM功能

● 支持PCI Express时钟请求（CLK_REQ#）

● 支持PCI Express ASPM L0s/L1

● 支持PCI Express L1子状态（L1.1和L1.2）和RTD3（运行时D3热/冷）

● 支持PCI Express LTR（Latency Tolerance Reporting）和OBFF（Optimized Buffer Flush/Fill）

● 支持现代待机

● 高效硬件DMA引擎，提高数据传输性能

● 用于核心和模拟宏的芯片上3.3V至1.2V稳压器

● 芯片上用于SD 4.0卡电源VDD2（300mA）的3.3V至1.8V稳压器

● 芯片上用于SD卡电源的3.3V电源开关（800毫安）

● 支持过电流保护机制。当ICARD_3V3超过800mA时，断言过电流标志；当ISD_VDD2超过300mA时，过电流标志被断言（请参阅编程指南中的11.3节）

● 支持SD的扩频时钟（SSC）以减少EMI影响

● 支持SMBus进行SD UHS-II符合性测试（请参阅编程指南中的14.2节）

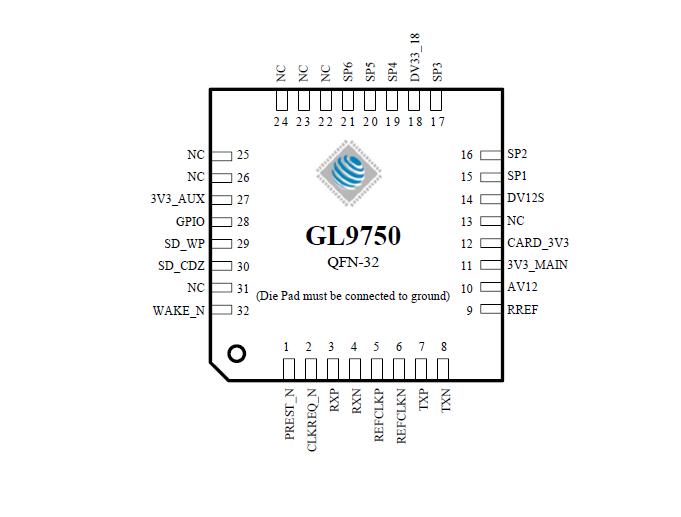

● 提供QFN32 4mmx4mm封装
