型号: | GL9755-OIY06 |
厂 商: | |
品牌/商标: | GENESYS/创惟科技 |
产品类别: | GENESYS/创惟科技- |
联系人: | 颜先生/William |
电话: | 0755-82170220,21001680 |
产品描述

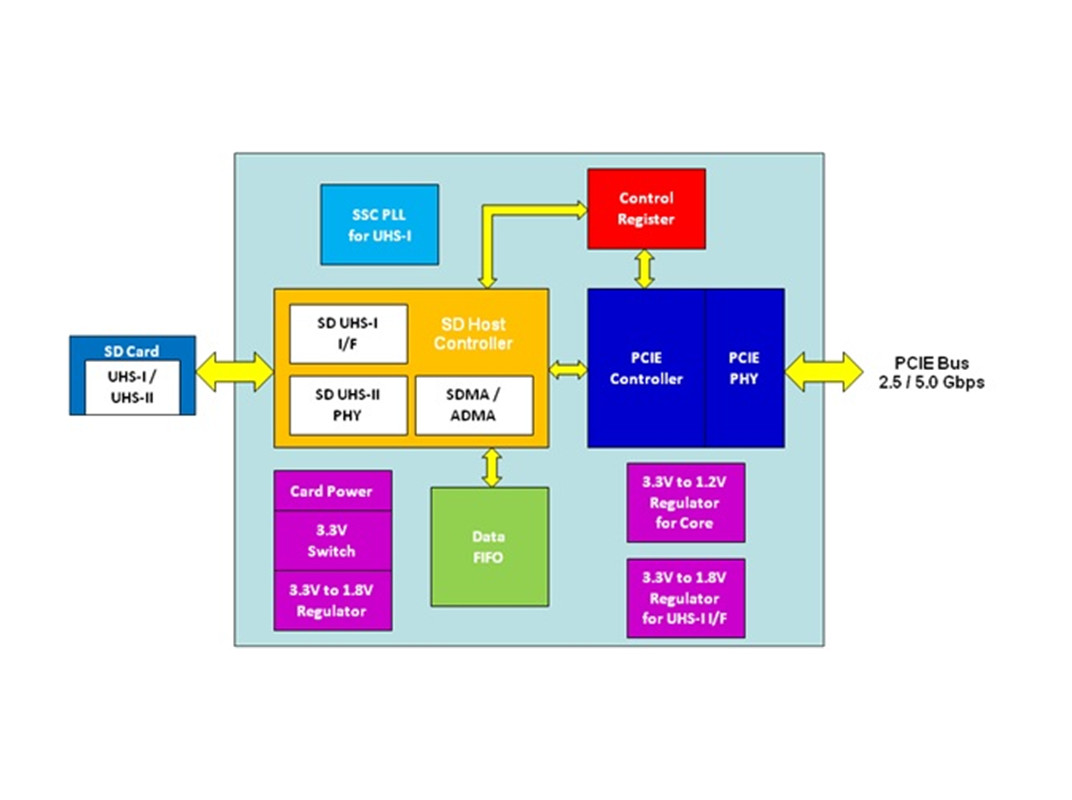

GL9755是一款符合PCI Express 2.1版的读卡器,集成了PCI Express PHY、UHS-IIPHY、存储卡访问接口、调节器(3.3V-to-1.8V和3.3V-to-1.2V)和卡电源开关。
GL9755支持各种类型的SD存储卡,如Secure Digital™(SD)、SDHC、miniSD和microSD(T-Flash)、MultiMediaCardT™(MMC)、RS-MMC、MMCmicro和MMCmobile。它还支持高密度存储卡(容量高达2TB),如SDXC、超高速存储卡、SD 3.0 UHS-I和一代高速存储卡SD 4.0 UHS-II。
GL9755支持PCI Express L1 PM子状态、运行时D3(RTD3)、延迟容忍(LTR)和优化缓冲区刷新/填充(OBFF),以节省功耗。
产品特征
● 符合PCI Express基本规范2.1版
● 支持1通道2.5/5.0 Gbps PCI Express总线
● 符合SD规范第壹部分物理层规范4.20版
● 符合SD规范第A2部分SD主机控制器标准规范4.20版
● 支持的存储卡接口:
Secure Digital TM(SD)、SDXC、SDHC、MultiMediaCard TM(MMC)
MMC 4位日期模式
支持SD 4.0 UHS-II FD/HD模式,可高达312MB/秒
支持SD 3.0 UHS-I SDR-104(208MHz SD时钟)、SDR-50(100MHz SD时钟)和DDR 50(50MHz SD时钟)
● 支持SD CPRM功能
● 支持PCI Express时钟请求(CLK_REQ#)
● 支持PCI Express ASPM L0s/L1
● 支持PCI Express L1子状态(L1.1和L1.2)和RTD3(运行时D3热/冷)
● 支持PCI Express LTR(Latency Tolerance Reporting)和OBFF(Optimized Buffer Flush/Fill)
● 支持现代待机
● 高效硬件DMA引擎,提高数据传输性能
● 用于核心和模拟宏的芯片上3.3V至1.2V稳压器
● 芯片上用于SD 4.0卡电源VDD2(300mA)的3.3V至1.8V稳压器
● 芯片上用于SD卡电源的3.3V电源开关(800毫安)
● 支持过电流保护机制。当ICARD_3V3超过800mA时,断言过电流标志;当ISD_VDD2超过300mA时,过电流标志被断言(请参阅编程指南中的11.3节)
● 支持SD的扩频时钟(SSC)以减少EMI影响
● 支持SMBus进行SD UHS-II符合性测试(请参阅编程指南中的14.2节)

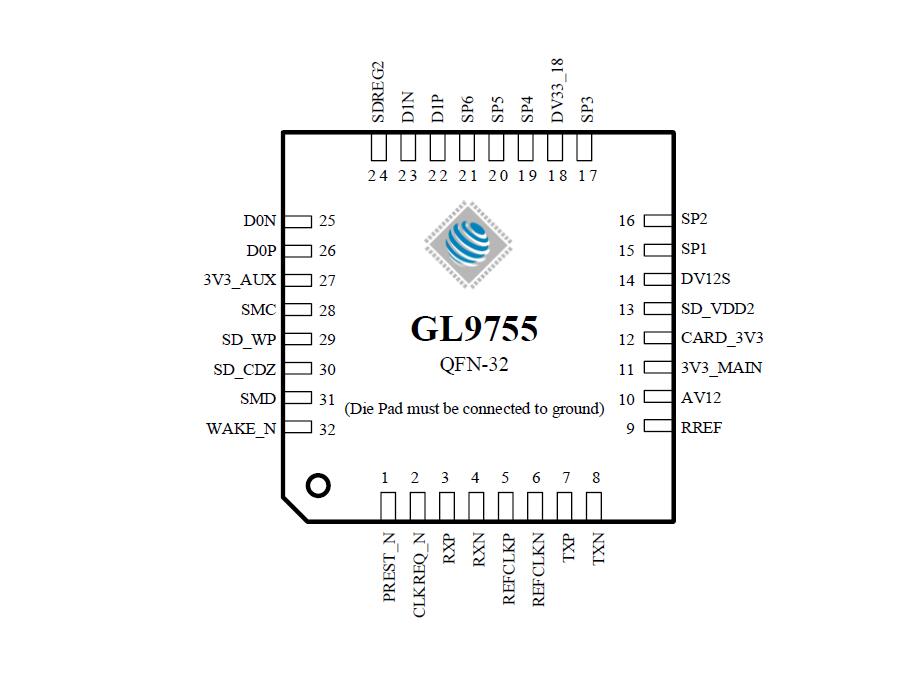

● 提供QFN32 4mmx4mm封装
