产品详情

型号：uP1962PDN8

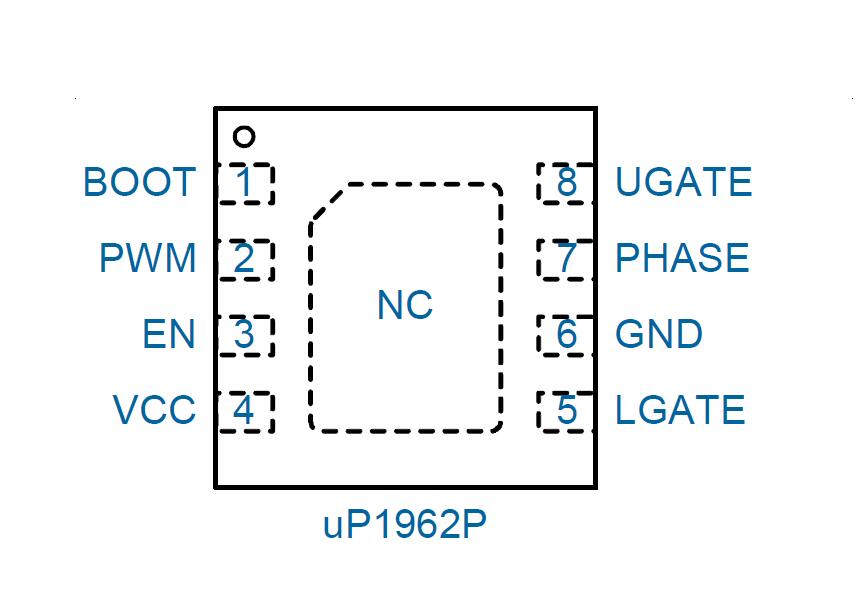

封装：WDFN2x2-8

类型：MOSFET驱动器

品牌：UPI/力智

描述

uP1962是一款双高压MOSFET驱动器，优化用于驱动同步整流降压转换器中的两个N沟道MOSFET。每个驱动器能够以30ns的转换时间驱动5000pF的电容性负载。该设备与uPI多相降压PWM控制器相结合，构成了先-进微处理器的完整核心电压调节器。

uP1962具有防击穿保护功能，可防止外部MOSFET的交叉导通，同时保持zui小的死区时间以优化效率。

该部分集成了引导开关，有助于限度地减少外部组件数量。通过拉动低EN引脚或PWM引脚处的高阻抗来关闭两个栅极驱动器，从而防止系统关闭期间输出电容器快速放电。

该设备还支持电源输入欠压锁定。

特性

● 一体式同步降压驱动器

● 集成引导交换机

● 防射击保护电路

● 1 PWM信号生成两个驱动器

● 桥接器关闭的三态输入

● 输出禁用控制关闭两个MOSFET

● 电源输入的欠压锁定

● 高侧MOSFET短路通电保护

● 允许PWM引脚作为多功能设置应用

● 符合RoHS标准且无卤素

应用

● 台式CPU核心稳压器

● 高频低剖面DC/DC转换器

● 大电流低压DC/DC转换器
