产品概述

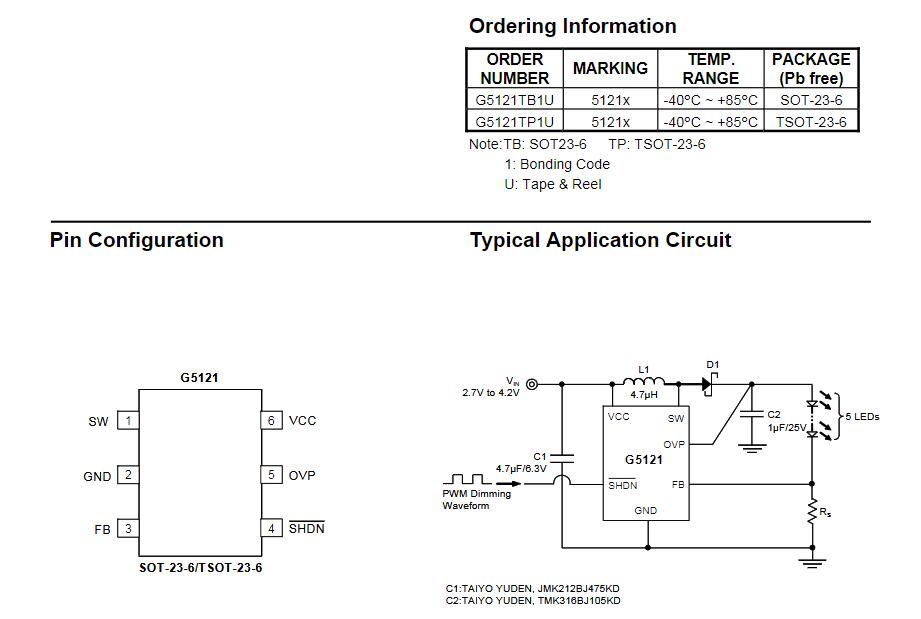

G5121TP1U是一款升压DC/DC转换器，专门设计用于驱动多达5个系列的恒流白色LED。LED的串联连接提供相同的LED电流，从而产生均匀的亮度，并消除了对镇流器电阻器的需要。G5121TP1U的开关频率为1MHz，允许使用微小的外部组件。低0.254V反馈电压可使电流设置电阻器中的功率损耗zui小化，从而实现高效率。OVP引脚监测输出电压，并在LED打开时关闭转换器。

应用程序信息

电感器选择

G5121应用推荐使用4.7μF电感器。小尺寸和高效率是大多数G5121应用程序的主要关注点。具有低核心损耗和1MHz小DCR（铜线电阻）的电感器是G5121应用的好选择。

由于G5121被设计为在不连续模式下工作，因此在放电阶段电感器电流达到零。在电感器电流达到零之后，由于电感器与开关和二极管电容结合形成的LC谐振回路，开关引脚表现出振铃。这种铃声是无害的；振铃中包含的频谱能量比开关转换中包含的要少得多。振铃可以通过在电感器上施加300Ω电阻器来阻尼，尽管这会降低效率。

电容器选择

陶瓷电容器体积小，适用于G5121应用。建议使用X5R和X7R类型，因为与Y5V或Z5U等其他类型相比，它们在更宽的电压和温度范围内保持电容。对于大多数应用，输出至少需要1μF电容器。输入/输出电容器越大，输入/输出纹波越小。

二极管选择

肖特基二极管具有低正向电压降和快速反向恢复，是G5121应用的理想选择。肖特基二极管的正向电压降表示二极管中的导通损耗，而二极管电容（CT或CD）表示开关损耗。对于二极管的选择，需要同时考虑正向电压降和二极管电容。额定电流较高的肖特基二极管通常具有较低的正向电压降和较大的二极管电容，这可能会在G5121的1MHz开关频率下造成显著的开关损耗。额定电流为500mA的肖特基二极管足以满足大多数G5121应用。
