一般的描述

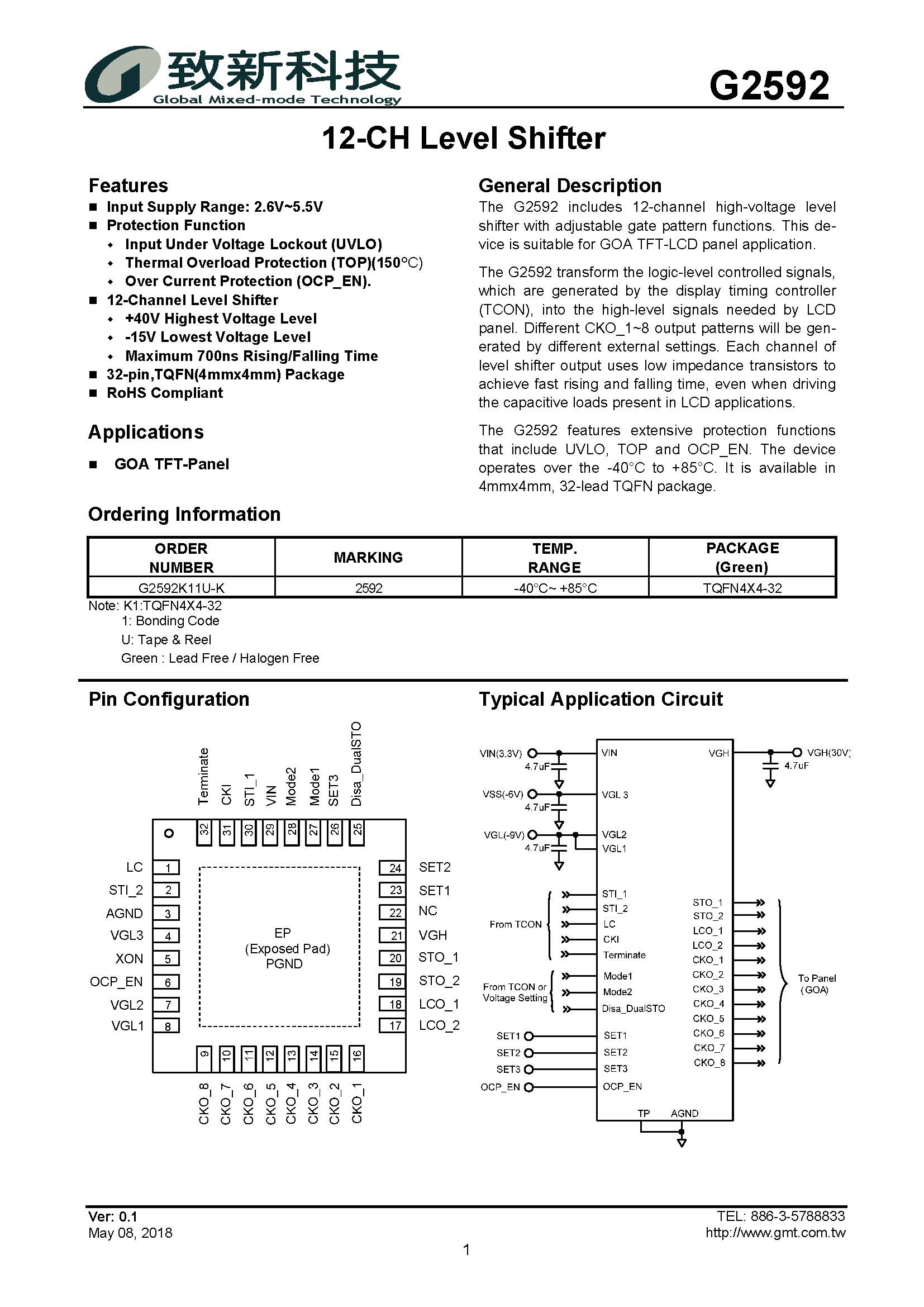

G2592包括具有可调栅极模式功能的12通道高压电平移位器。该器件适用于GOA TFT-LCD面板应用。

G2592将显示时序控制器(TCON)产生的逻辑电平控制信号转换为LCD面板所需的高电平信号。不同的外部设置会产生不同的CKO_1~8输出模式。电平移位器输出的每个通道使用低阻抗晶体管来实现快速上升和下降时间，即使在驱动LCD应用中的容性负载时也是如此。

G2592具有广泛的保护功能，包括UVLO, TOP和OCP_EN。设备工作在-40°C ~ +85°C。它采用4mmx4mm, 32引脚TQFN封装。

特性

● 输入电源范围:2.6V~5.5V

● 保护功能

输入欠压锁定(UVLO)

热过载保护(TOP)(150°C)

过电流保护(OCP_EN)

● 12通道电平移位器

+40V电压等级

-15V zui低电压等级

上升/下降时间700ns

● 32针，TQFN(4mmx4mm)封装

● 符合RoHS标准
