概述

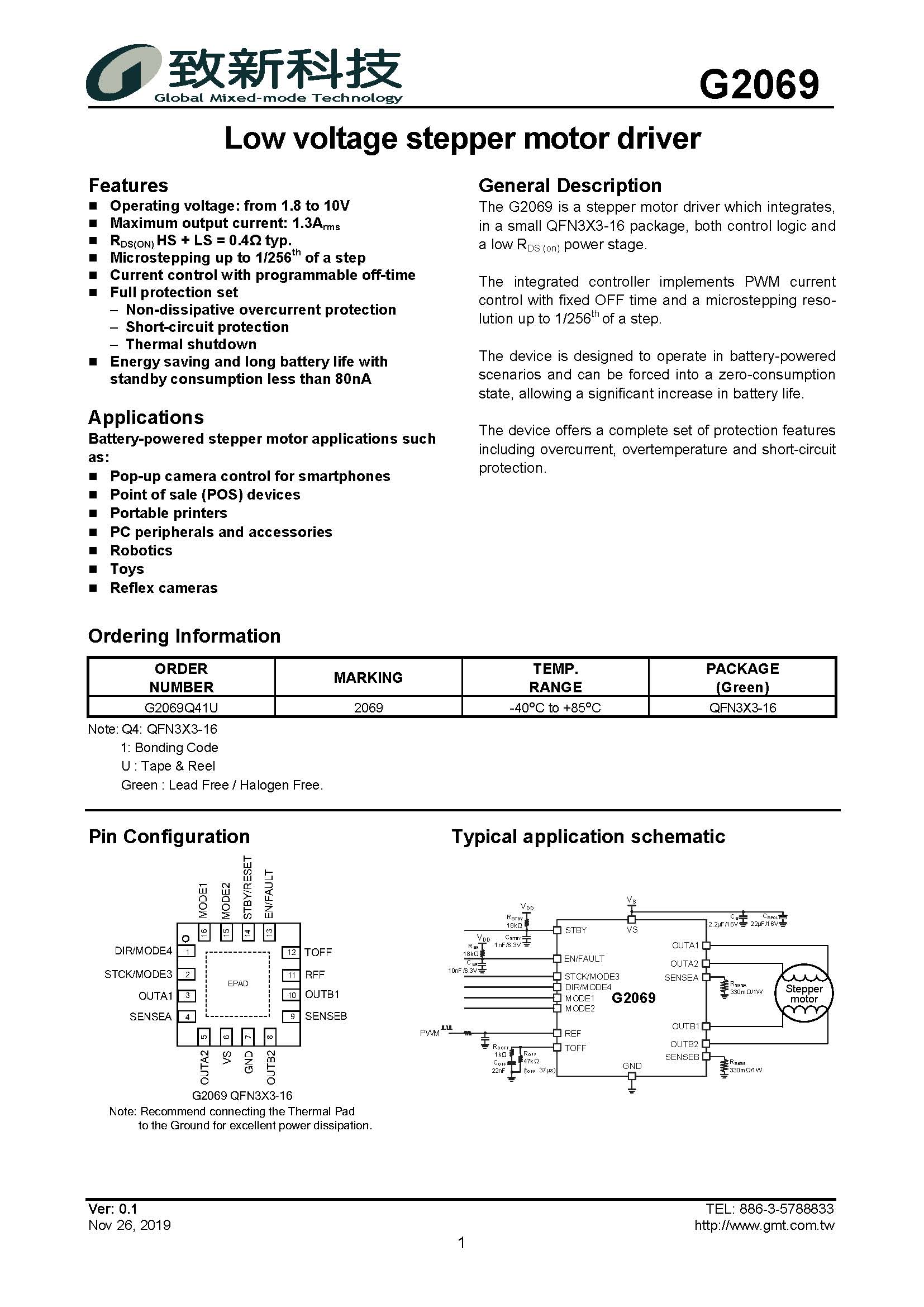

G2069是一款步进电机驱动器，在一个小型QFN3X3-16封装中集成了控制逻辑和低RDS（开启）功率级。

集成控制器实现PWM电流控制，具有固定的断开时间和高达1/256步的微步进分辨率。

该设备设计用于在电池供电的情况下运行，可以强制进入零消耗状态，从而显著延长电池寿命。

该设备提供一整套保护功能，包括过电流、过热和短路保护。

特征

■ 工作电压：1.8-10V

■ 最大输出电流：1.3Arms

■ RDS（ON）HS+LS=0.4Ω（典型值）。

■ 微步进高达1/256步

■ 具有可编程关闭时间的电流控制

■ 全套保护

–无耗散过电流保护

–短路保护

–热停堆

■ 节能，电池寿命长，待机功耗小于80nA
