威盛VL100-Q3 DisplayPort Alt模式控制芯片
描述

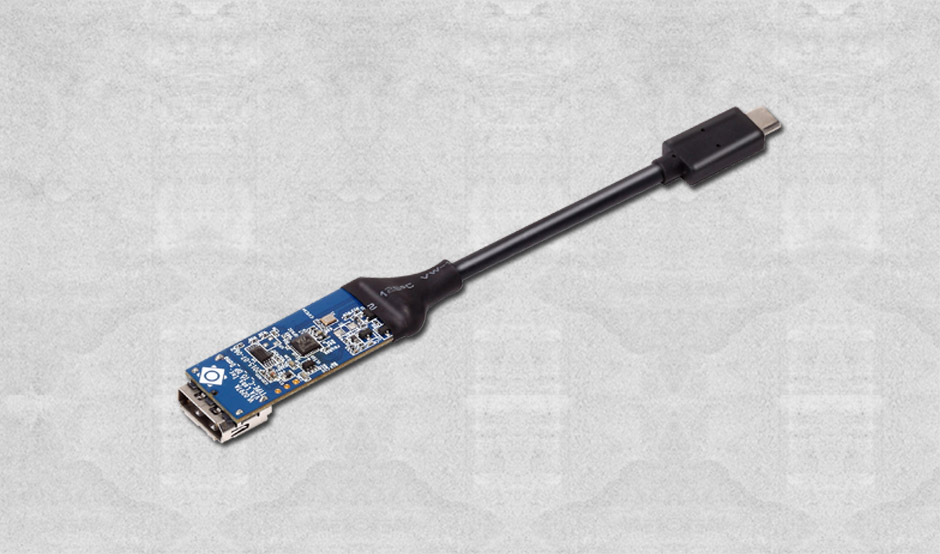

VIA Lab的VL100是一款高度集成的单芯片Displayport交替模式控制器,适用于USB Type-C设备,专为Type-C视频适配器、Type-C电视/监视器/投影仪和Type-C多功能扩展坞等应用而设计。集成C型充电UFP,VL100可以执行DP alt模式视频输出功能,并在检测到外部电源后同时为连接的PD主机充电。外部电源可以来自5V DC插座、5V USB电源端口,也可以来自连接到VL100集成Type-C信宿端口上的Type-C壁式适配器。
VL100的设备策略管理器可以与C型墙壁适配器(源)上的PD引擎和连接的PD主机(汇点)上的PD引擎协商电源配置文件,然后启用电源充电。也支持充电电池电量不足模式。SBU1/SBU2交换机内置,支持C型电缆翻转功能。USB2.0支持USB Billboard设备,以满足USB Type-C规范上VESA DP Alt Mode定义的要求。

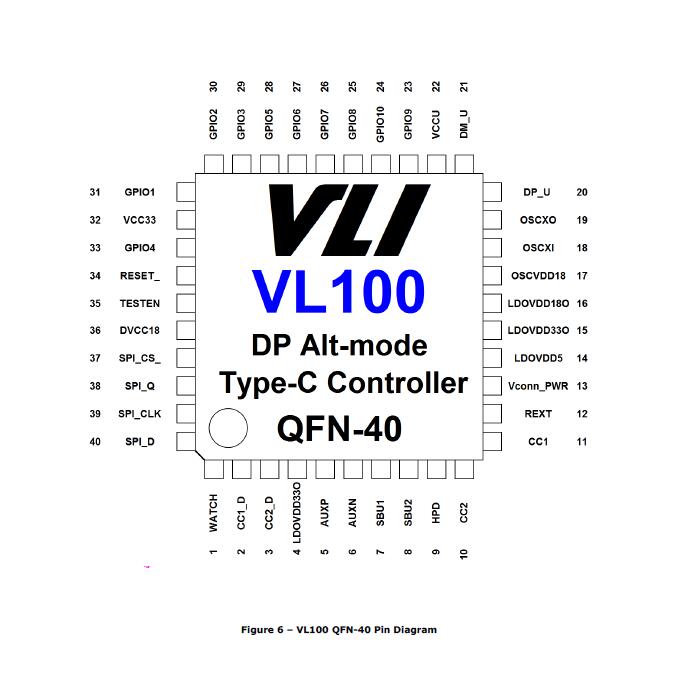

VL100内置所需的线性电压调节器和电源检测器,可以完美地与来自3.3V Vconn电源或5V Vbus的电源输入一起工作。多达10个GPIO引脚可用于端口电源检测、电源放电控制、电源开关控制、数据开关控制或其他特殊应用。SPI接口可以通过USB Billboard设备支持外部闪存进行固件升级。VL100有QFN 40L(5x5x0.85 mm)和QFN 32L(5x5x0.85 mm)绿色封装,适合小尺寸设计。
