创惟科技 GL3224-OIY04 双、单LUN读卡器控制器

概述

GL3224是一款无晶体USB 3.0双/单LUN读卡器控制器，它提供了2个LUN（逻辑单元号），可以支持各种类型的存储卡，如Secure DigitalTM（SD）、SDHC、miniSD、microSD（T-Flash）、MultiMediaCardTM（MMC）、RS-MMC、MMCmicro、MMCmobile、memory StickTM（MS），记忆棒PROTM Duo（MS PRO Duo）、记忆棒PRO-HGTM（MS PRO-HG）、MS PRO Micro合一芯片。它还支持SDXC和Memory Stick XC高密度存储卡（容量高达2TB）以及高速SD3.0 UHS-I存储卡。

GL3224可以配置为单个LUN，以支持e？MMC v4.5，1/4/8位数据总线，高速SDR/高速DDR/HS200模式，兼容e？MMC v5.0。

GL3224还提供小封装QFN32（5x5mm），以支持单个LUN：SD3.0，仅适用于极小的PCBA设计

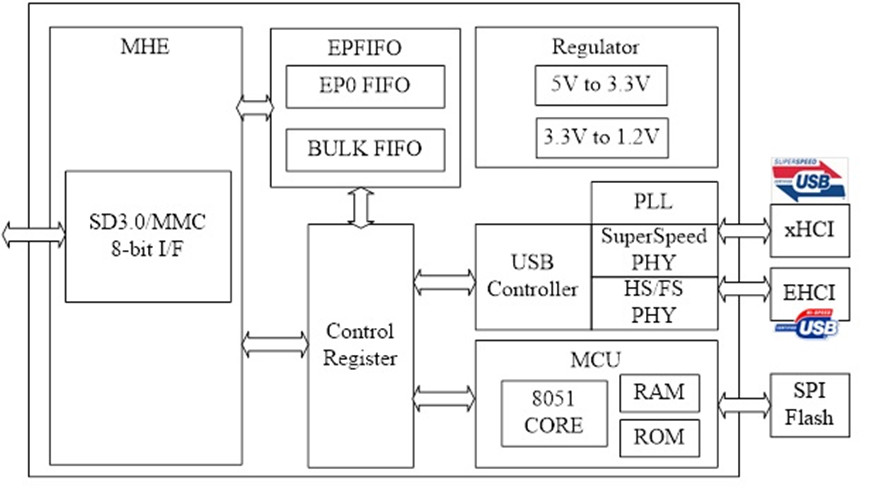

GL3224集成了高速8051微处理器和高效硬件引擎，可在USB和各种存储卡接口之间实现最佳数据传输性能。它支持串行外设接口（SPI），通过USB端口将固件升级到SPI闪存。它还集成了5V至3.3V和3.3V至1.2V的稳压器和功率MOSFET，可以降低系统BOM成本。

特征

● 符合USB规范

-符合通用串行总线3.0规范1.0版（USB 3.0）

-符合通用串行总线规范2.0版（USB 2.0）

-符合USB大容量存储类规范1.0版

-支持USB大容量存储类仅批量传输（BOT）

-支持1个设备地址和最多3个端点：控制（0）/大容量数据读取（1）/大批量数据写入（2）

-支持5 Gbps超高速、480 Mbps高速和12 Mbps全速传输速率

● 集成USB构建块

-USB2.0收发器宏小区（UTM）、串行接口引擎（SIE）、嵌入式开机复位（POR）

● 嵌入式高速8051微控制器

● 高效DMA硬件引擎提高了USB和闪存卡接口之间的传输速率

● 支持Ssecure DigitalTM v1.0.v1.1/v2.0/SDHC/SDXC（容量高达2TB）

● 支持Secure DigitalTM v3.01 UHS-I（超高速）：SDR12/SDR25/SDR50/SDR104

● 支持Secure DigitalTM v5.0

支持MultiMediaCardTM（MMC）

-MMC规范v3.x/v4.0/v4.1/v4.2

-x1/x4/x8位数据总线

● 支持嵌入式多媒体卡TM（e•MMC）

-e•MMC规范v4.3/v4.4/v4.5/v5.0

-高速SDR/高速DDR/HS200

● 支持Memory StickTM/Memory StickPROTM/MemoryStickPRO-DuoTM/MemoriaStickPRODuoMark2TM/Memory StickMicroTM（M2）/MemoriastickPRO-HGTM/Memory Stick PRO-HGDuoTM/MMemoriaStickPro-HGDuoHXTM

-符合记忆棒系列规范：MS v1.43、MS PRO v1.05、MS Micro v1.04（MS HG Micro v1.00）、MS PRO-HG Duo 1.03、MS XC Duo v1.00、MS XC-HG Duov1.00、MSXC Micro v1.0 0和MSXC-HG Micro v1.00

-支持MS PRO-HG的读/写四数据访问（512Bytes4），以提高传输速率

● 支持串行外设接口（SPI），通过USB接口将固件升级到SPI闪存

● 支持通过MASK ROM或SPI闪存中的外部固件进行操作

用于所有闪存介质卡电源的片上功率MOSFET

● 芯片上5V至3.3V和3.3V至1.2V稳压器

● 车载25 MHz晶体驱动器电路

● 支持USB2.0 LPM（链路电源管理）

● 支持USB3.0 LTM（Latency Tolerance Messaging）

● 支持USB3.0 U1/U2/U3低功耗链路状态

● 通过SuperSpeed产品的USB-IF测试程序（TID:340890039）

● 通过Windows 8.1的WHCK（Windows硬件认证工具包）测试（提交ID:1620543）

● 通过Windows 8的WHCK（Windows硬件认证工具包）测试（提交ID:1620537）

● 通过Windows 7的WHQL（Windows硬件质量实验室）测试（提交ID:1620861）

支持两个具有UHS-I的SD3.0接口：SDR12/SDR25/SDR50/SDR104总线模式

● 支持可编程禁用MMC接口

● 支持可编程的各种LUN（逻辑单元号）：2个LUN和1个LUN

● 支持可编程SSC（扩频时钟），时钟速率为SD，MS存储卡接口，EMI测试效果更佳。

● 支持可编程LED行为，特定应用的只读选项

● 支持省电模式，通过卸卡断开USB总线，以实现更好的电源管理

● 当数据传输在几秒钟后挂起时，支持选择性挂起以进入挂起模式。

● 支持过电流保护机制

● 可提供QFN48引脚封装（7x7mm），用于2个LUN：SD3.0/MSRO-HG和microSD3.0/M2；1个LUN，用于e•MMC v4.5/8位数据总线/HS200模式；带有SPI I/F，用于固件升级。

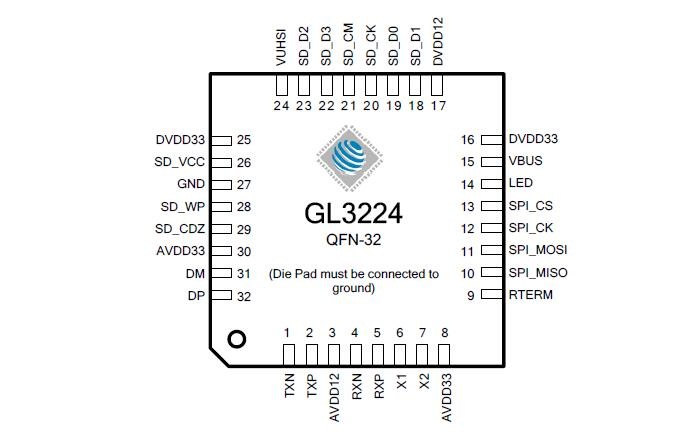

● 提供QFN32引脚封装（5x5mm），1个LUN：SD3.0；带有SPI I/F，用于固件升级。
