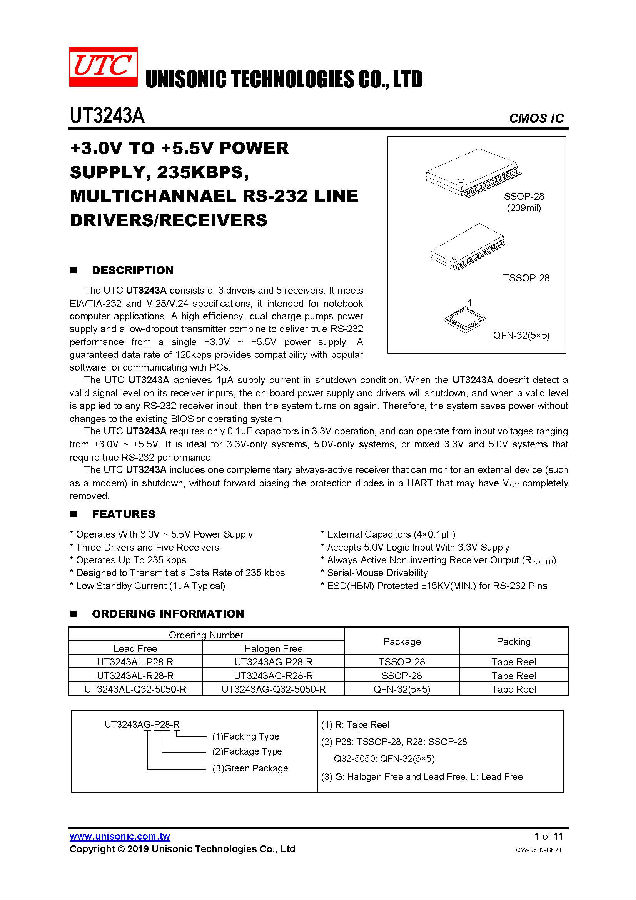

代理友顺 UT3243AG-R28-R 多通道RS-232线路芯片

概述

UTC UT3243A由3个驱动器和5个接收器组成。它符合ElA/TIA-232和V.28/V.24规范，适用于笔记本电脑应用。高效、双电荷泵电源和低压差变送器相结合，通过单个+3.0V~+5.5V电源提供真正的RS-232性能。120kbps的保证数据速率提供了与用于与PC通信的流行软件的兼容性。

UTC UT3243A在停机条件下实现了1μA的供电电流。当UT3243A在其接收器输入端未检测到有效信号电平时，板载电源和驱动器将关闭，当有效电平应用于任何RS-232接收器输入端时，系统将再次打开。因此，在不更改现有BIOS或操作系统的情况下，系统可以节省电源。

UTC UT3243A在3.3V操作中只需要0.1μF电容器，并且可以在+3.0V~+5.5V的输入电压范围内操作。它非常适合仅3.3V系统、仅5.0V系统或需要真正RS-232性能的3.3V和5.0V混合系统。

UTC UT3243A包括一个互补的始终有效的接收器，该接收器可以监测关闭中的外部设备（如调制解调器），而无需对可能完全去除VCC的UART中的保护二极管进行正向偏置。

特征

* 使用3.0V~5.5V电源工作

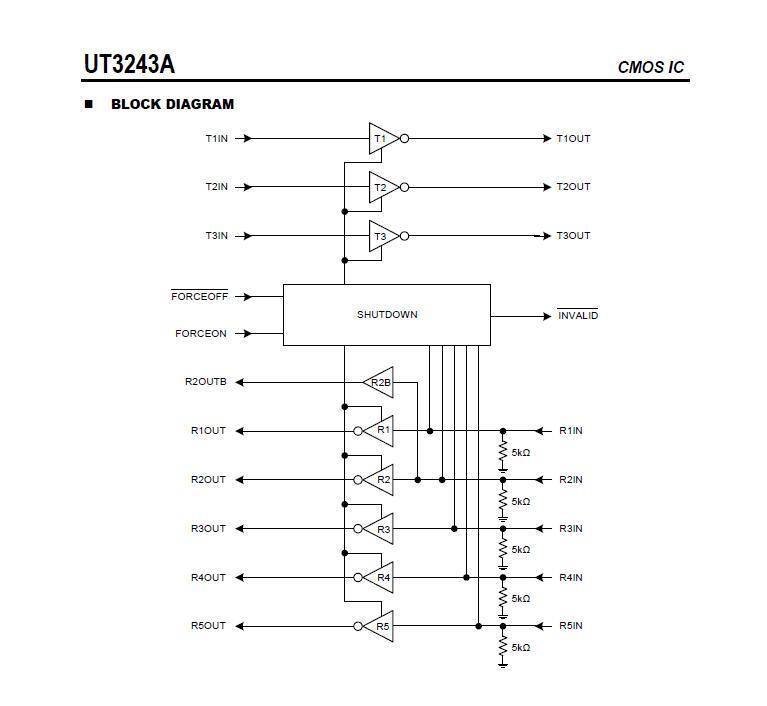

* 三个驱动器和五个接收器

* 最高可运行235 kbps

* 设计为以235 kbps的数据速率传输

* 低待机电流（典型1uA）

* 外部电容器（4×0.1μF）

* 接受带有3.3V电源的5.0V逻辑输入

* 始终激活非反相接收器输出（R2OUTB）

* 串行鼠标可驱动性

* ESD（HBM）保护RS-232引脚±15KV（最小值）
