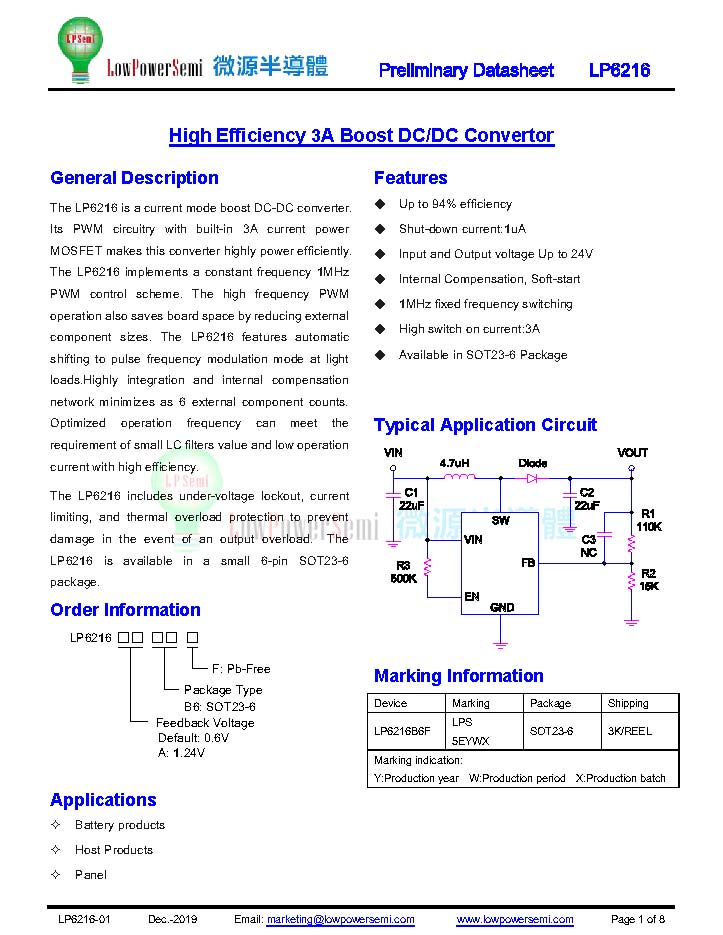

LP6216 微源高效3A升压转化换器
概述
LP6216是一种电流模式升压DC-DC转换器。其PWM电路内置3A电流功率MOSFET，使该转换器具有高功率效率。LP6216采用恒定频率1MHz PWM控制方案。高频PWM操作还通过减小外部组件尺寸来节省板空间。LP6216具有在轻负载时自动切换到脉冲频率调制模式的功能。高度集成和内部补偿网络最大限度地减少了6个外部组件。优化的工作频率可以满足LC滤波器值小、工作电流小、效率高的要求。LP6216包括欠压锁定、电流限制和热过载保护，以防止在输出过载的情况下损坏。LP6216有一个小的6引脚SOT23-6封装。
特征
◆ 效率高达94%
◆ 关闭电流：1uA
◆ 输入和输出电压高达24V
◆ 内部补偿，软启动
◆ 1MHz固定频率切换
◆ 高接通电流：3A
◆ 提供SOT23-6包装
◆ 符合RoHS，100%无铅
