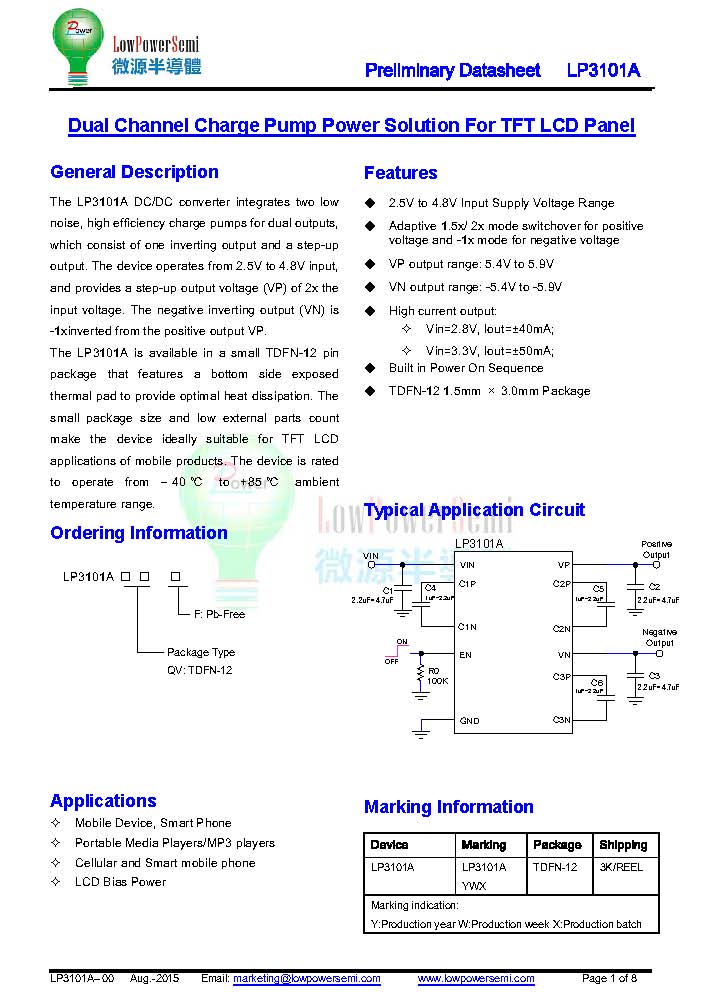

概述
LP3101A DC/DC转换器集成了两个低噪声、高效率的电荷泵，用于双输出，其中包括一个反相输出和一个升压输出。该器件在2.5V到4.8V的输入电压范围内工作，并提供2倍于输入电压的升压输出电压（VP）。负反转输出（VN）是从正输出VP反转-1倍。
LP3101A有一个小型TDFN-12引脚封装，其特点是底部暴露的热垫，以提供最佳散热。小封装尺寸和低外部零件数使该设备非常适合移动产品的TFT LCD应用。该设备的额定工作温度范围为-40℃至+85℃。
特征
◆ 2.5V至4.8V输入电源电压范围
◆ 适用于正电压的自适应1.5x/2x模式切换和适用于负电压的1x模式切换
◆ VP输出范围：5.4V至5.9V
◆ VN输出范围：-5.4V至-5.9V
◆ 高电流输出：
◆ Vin=2.8V，Iout=±40mA；
◆ Vin=3.3V，Iout=±50mA；
◆ 内置开机顺序
◆ TDFN-12 1.5mm×3.0mm包装
