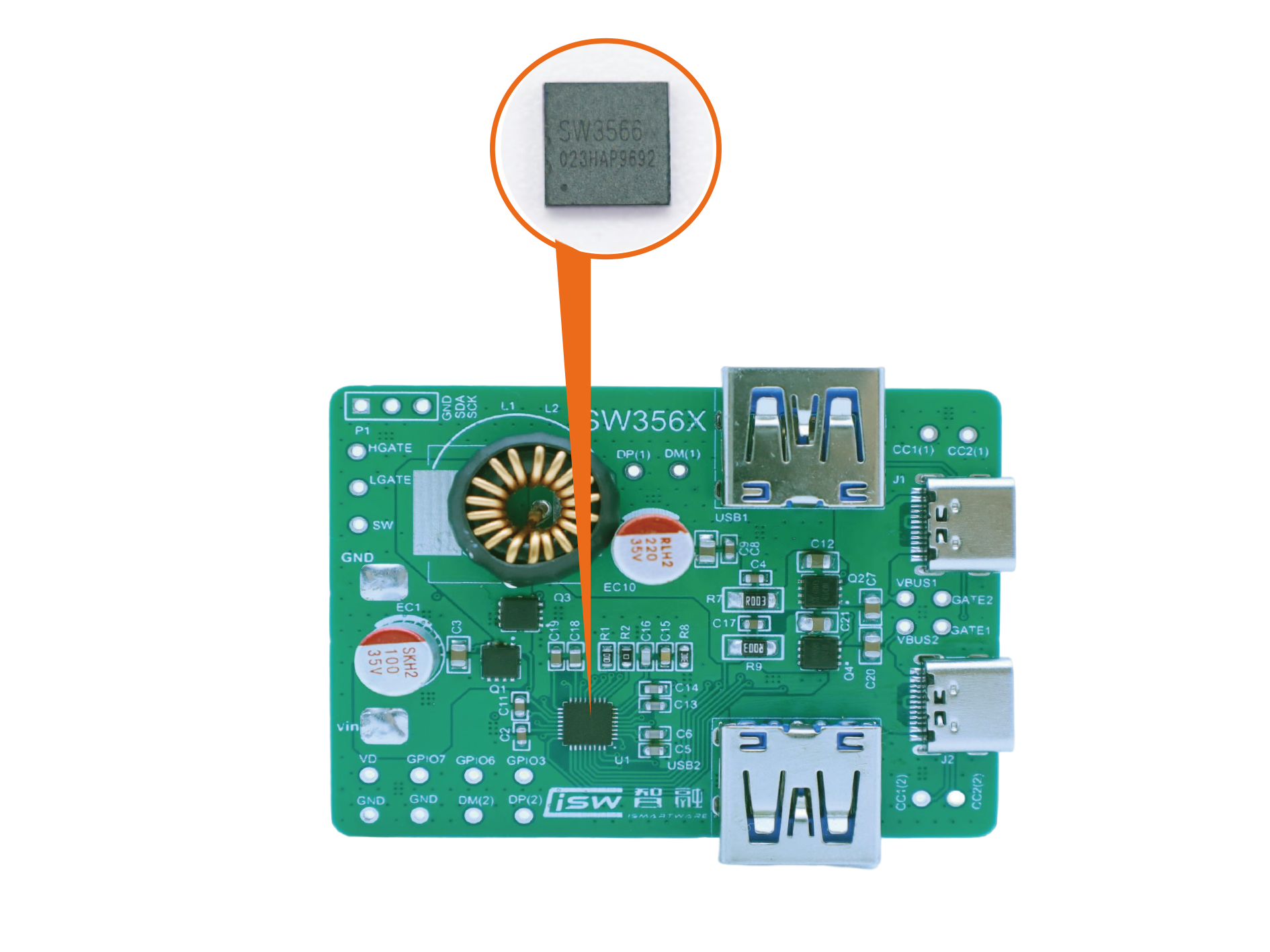

智融IC SW3566 180KHz开关降压变换器

功能描述

SW3566集成了高效率的开关降压变换器。采用外置双N功率管，负载能力可达7A，效率>95%(VIN=12V，VOUT=5V， IOUT=5AX 。降压变换器开关频率180KHz。采用PFM/PWM自动切换模式，轻载时工作在PFM模式，中载及重载时工作在PWM模式。

降压变换器支持CC/CV模式。输出电压支持3.0 ~32V，限流范围支持0.3~7. 5A，当负载电流小于CC限流时，降压电路输出设定电压。当负载达到CC限流值时，将限定输出电流在CC限流值，输出电压将下降。

降压变换器支持线损补偿。输出补偿电压根据负载电流线性增加，增加电压为65mV/A。

降压变换器支持温度控制,当芯片温度超过120?C时,输出电压开始下降;如果继续过温超过150?C,则芯片进入过温关机模式。进入过温关机模式后，温度降低到过温门限迟滞以下，芯片自动开机，降压变换器启动回到默认状态。

降压变换器包含了输入过压/输入欠压/输出过压/输出欠压/输出过流/输出短路等保护。

应用

● 车充

● 适配器

● 插排

● 电动工具

● 储能设备
