致新现货 G2595FKL1U-K 14-CH高压电平移位器

概述

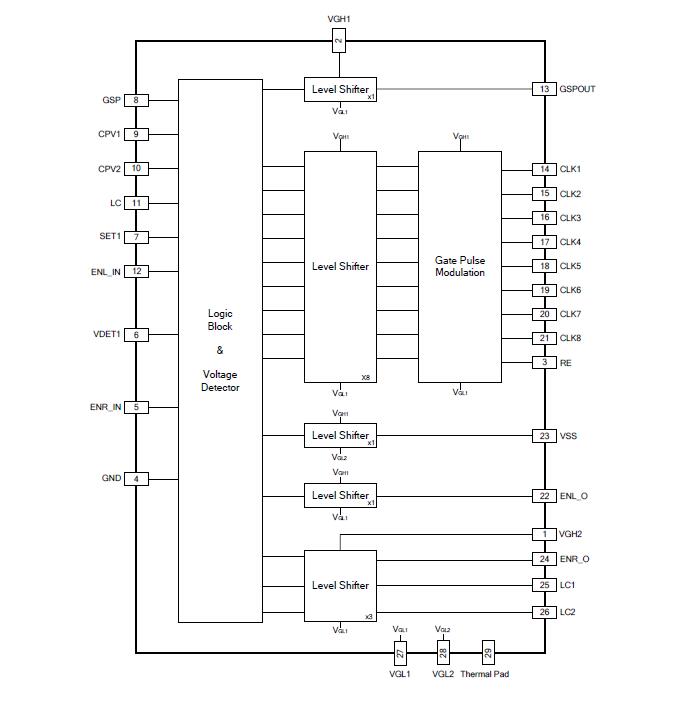

G2595FKL1U-K是一款14-CH高压电平转换器，适用于电视和监视器LCD应用。它将来自定时控制器（T-CON）的逻辑电平信号转换为LCD面板使用的高电平信号。它提供14个输出（CLK1~8、GSPOUT、LC1、LC2、ENR_O、ENL_O和VSS）。输出从VGL1/2切换到VGH1，从VGL1切换到VGH2，电容负载高达4.7nF。

G2595FKL1U-K产生复位功能。一旦VDET1达到复位电平，输出通道将被拉至VGH1和VGH2。此外，G2595E还生成OCP函数。一旦OCP达到故障条件，输出通道将为Hi-Z。

G2595FKL1U-K具有广泛的保护功能，包括OCP、OTP。它有4mmx5mm、28引脚TQFN封装。

特征

● -18V至40V高输出电平

● 14通道电平转换器

● CLK1~CLK8高输出回转率驱动高达4.7nF负载

● 可选择的4相/6相/8相输出模式

● 超温保护

● 输出过电流保护

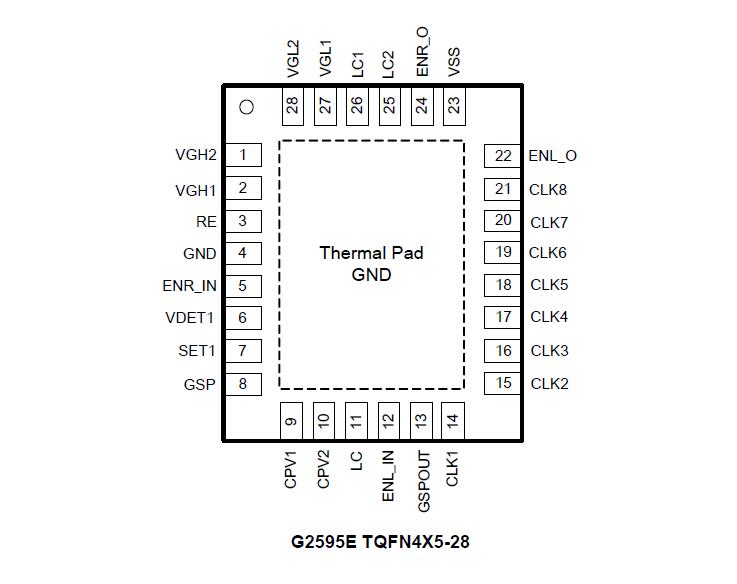

● 28引脚，TQFN（4mmx5mm）封装

● 符合RoHS

应用

● TFT-LCD
