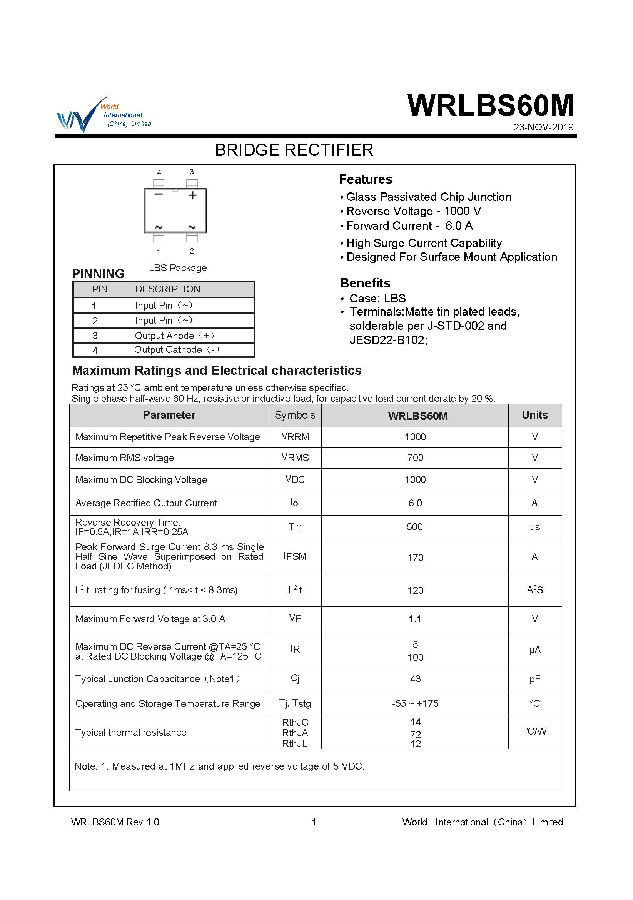

沃尔德 WRLBS60M 桥式整流器

特征
● 玻璃钝化芯片结
● 反向电压-1000 V
● 正向电流-6.0 A
● 高浪涌电流能力
● 专为表面安装应用而设计

好处

● 案例：LBS

● 端子：亚光镀锡引线，可根据J-STD-002和JESD22-B102进行焊接；

最大额定值和电气特性
最大重复峰值反向电压：1000V
最大RMS电压：700V
最大直流阻断电压：1000V
平均整流输出电流：6.0A
反向恢复时间IF=0.5A，IR=1A，IRR=0.25A:500us
额定负载上8.3ms单半正弦波叠加正向浪涌峰值电流（JEDECMethod）：170A
熔断I2t额定值（1ms<t<8.3ms）：120A2S
3.0A时的zui大正向电压：1.1V
TA=25°C时的zui大直流反向电流：5μA
额定直流阻断电压@TA=125°C:100μA
典型结电容（注1）：43pF
操作和储存温度范围：-55~+175°C
典型热阻：14/72/12°C/W
