产品详情

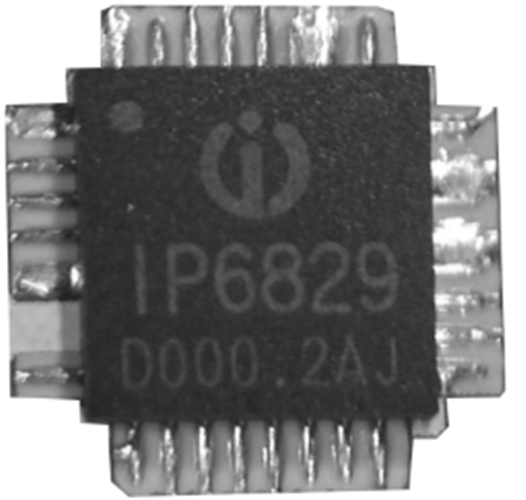

英集芯 IP6829-NF 无线充电发射端控制SoC芯片

概述

IP6829是一款无线充电发射端控制SoC芯片，兼容WPC Qi v1.3最新标准，支持 11、A11a、 MP-A2线圈，支持5W、苹果7.5W、三星10W、 15W充电。IP6829通过analog ping检测到无线接收器，并建立与接收端之间的通信，则开始功率传输。IP6829解码从接收器发送的通信数据包，然后用PID算法来改变振荡频率从而调整线圈上的输出功率。

IP6829片内集成全桥驱动电路和全桥功率MOS，电压&电流两路ASK通讯解调模块；方案集成度高，可显著降低方案尺寸和BOM成本。

特征

● 兼容WPC v1.2.4标准和1.3标准

● 支持5~15W多种应用

单独5W应用；

快充充电器输入5~15W应用；

5V输入5W应用；

9V输入5W，7.5W， 10W应用；

12V输入5W，7.5W， 10W，15W应用；

12V充电器输入15W应用；

支持多线圈方案(两线圈，三线圈)

● 集成NMOS全桥驱动和全桥功率MOS

● 集成内部电压&电流双路解调

● 支持FOD异物检测功能

高灵敏静态异物检测 (可通过电容调节)

支持动态FOD检测

外接电阻调整FOD参数(调整动态fod)

● 低静态功耗和高效率

静态电流10mA

实测系统充电效率高达80%

● 兼容NPO电容和CBB电容

● 针对供电能力不足的USB电源有动态功率调整功能(DPM)

支持低至5V500mA的充电器

● 输入过压，过流，欠压保护功能

● 支持固件重复升级

● 支持PD3.0输入请求

● 支持DPDM快充输入请求

● 支持Qi 协议BPP，PPDEren证

● 支持NTC过温保护

● 最多可支持3路LED指示

● 封装 5 mm x 5 mm 0.5pitch QFN32

应用

● 背夹、无线充电底座

● 车载无线充电设备
