产品详情

IP6566-AC 英集芯同步降压转化器

简介

IP6566是一款集成同步开关的降压转换器、支持多种输出快充协议、支持Type-C输出和USB PD2.0/PD3.0(PPS)协议的双口输出SOC IC，为车载充电器、快充适配器、智能拌插提供完-整的解决方案。

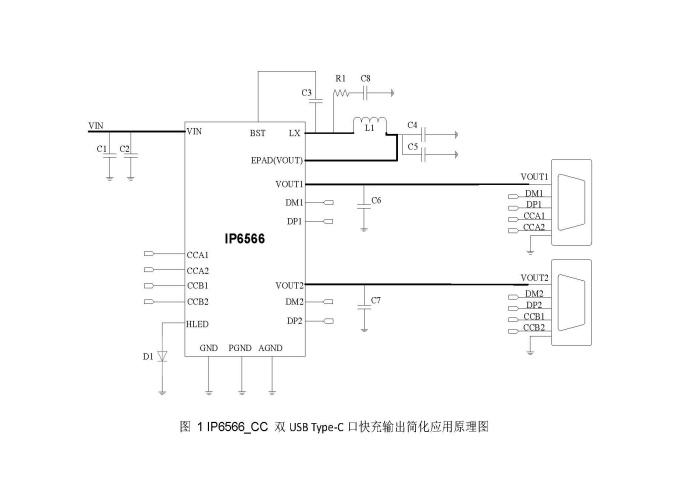

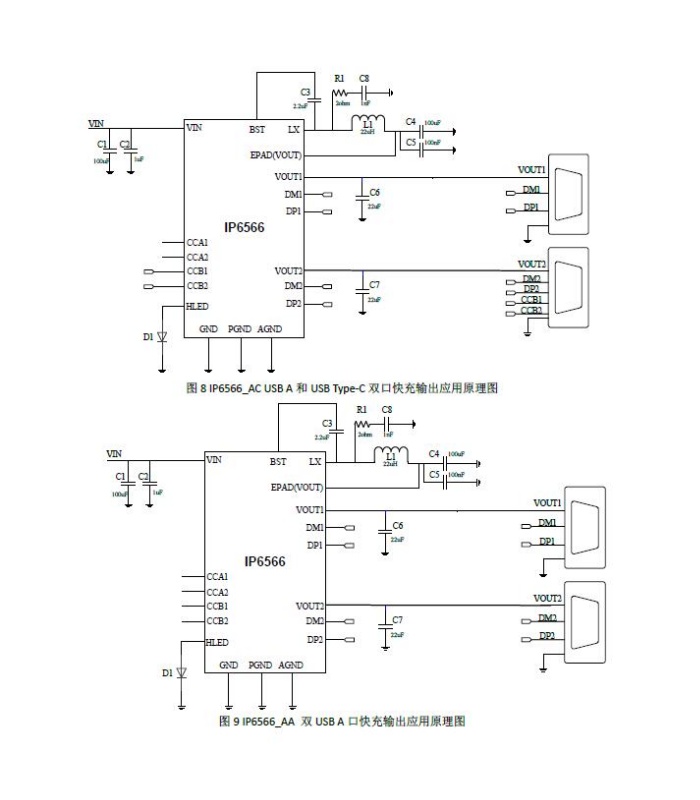

IP6566支持双USB Type-C, USB Type-C和USB A，或者双USB A输出，集成双口自动插拔检测功能，单独使用任意一口都可支持快充输出，当双口同时使用时，双口都输出5V，总功率5V/3.4A。

IP6566内置功率MOS，输入电压范围是8.2V到32V，输出电压范围是3V到12V，zui大能提供20W的输出功率，能够根据识别到的快充协议自动

调整输出电压和电流.。IP6566输出5V/3A，板端转换效率髙至93.8%。

IP6566的PD输出具有CV/CC特性，当输出电流小于设定值，输出CV模式，输出电压恒定；当输出电流大于设定值，输出CC模式，输出电压降低。

IP6566的输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压下降。

IP6566具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。

IP6566有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能。

IP6566采用4*4mm QFN28封装。

应用

● 车载充电器

● 快充适配器

● 智能排插
