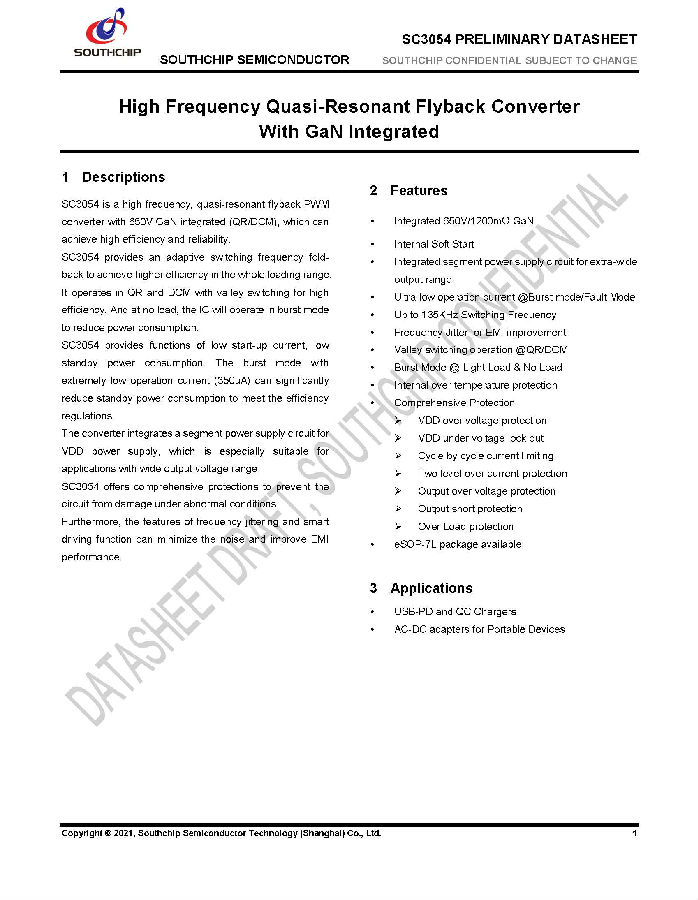

南芯原装 SC3054HSDER 高频准谐振反激变换器

描述

SC3054是一款采用650V GaN集成电路（QR/DCM）的高频准谐振反激式PWM转换器，可实现高效率和高可靠性。

SC3054提供了自适应开关频率折返，以在整个负载范围内实现更高的效率。它在具有谷值切换的QR和DCM中工作，以实现高效率。在无负载时，IC将以突发模式工作，以降低功耗。

SC3054具有低启动电流、低待机功耗等功能。工作电流极低（350uA）的突发模式可以显著降低待机功耗，以满足效率规定。

该转换器集成了用于VDD电源的分段电源电路，特别适用于输出电压范围宽的应用。

SC3054提供全面的保护，防止电路在异常情况下损坏。

此外，频率抖动和智能驱动功能的特点可以最大限度地减少噪声，提高EMI性能。

特征

●  集成650V/1200mΩ GaN

●  内部集成软启动

●  集成分段式供电线路，适用于超宽输出范围

●  超低工作电流@突发模式/故障模式

●  zui高开关频率135kHz

●  改善电磁干扰的频率抖动

●  QR/DCM模式下谷底导通

●  突发模式@轻载和空载

●  内部超温保护

●  支持多种保护功能

VDD过压保护

VDD欠压锁定

逐周期限流保护

两段式过流保护

输出过压保护

输出短路保护

过载保护

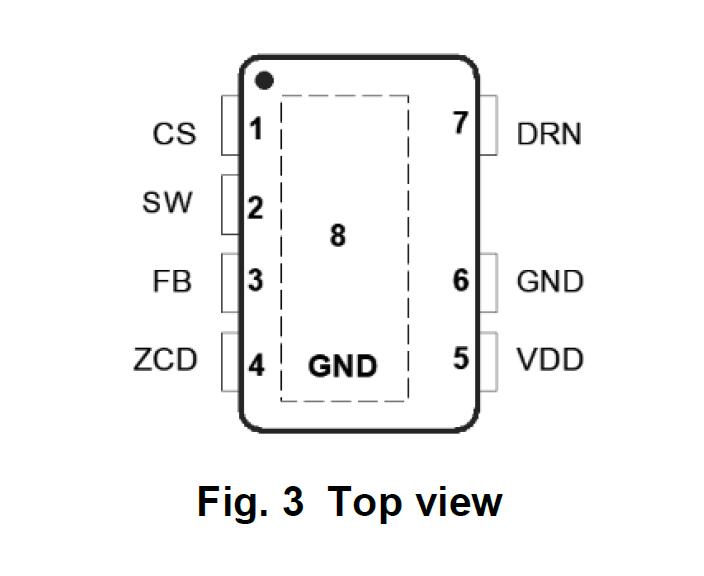

●  eSOP 7L封装

应用

●  USB-PD和QC充电器

●  便捷式设备 AC-DC适配器
