型号: | MM3474G02VBE |
厂 商: | |
品牌/商标: | MITSUMI/美上美 |
产品类别: | 集成电路/IC- AC/DC电源芯片 |
联系人: | 颜先生/William |
电话: | 0755-82170220,21001680 |

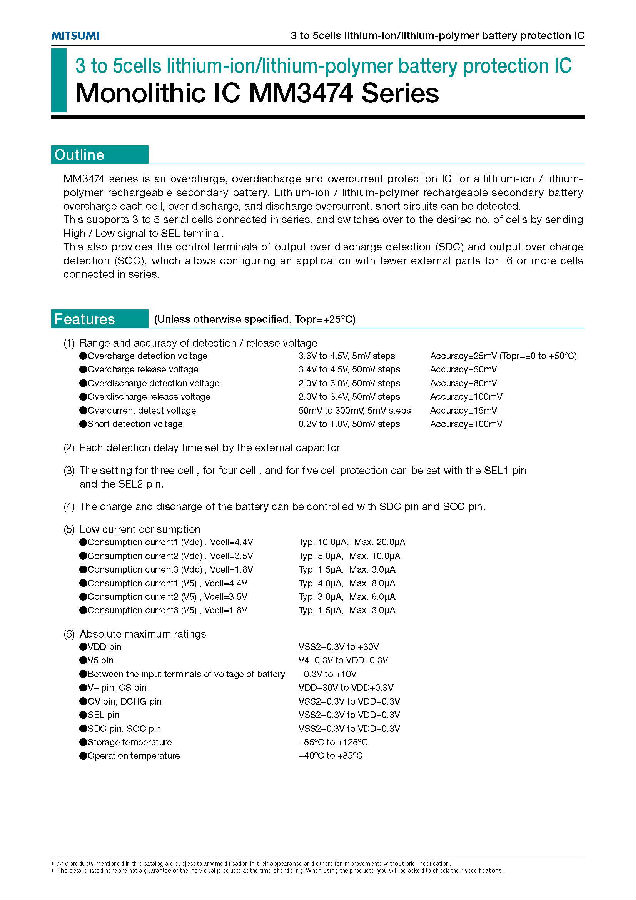

美上美 MM3474G02VBE 锂电池保护芯片
【特点】 (在没有特别注明时, Topr=+25℃)
(1)各种检测/解除电压的选择范围与精度
●过充电检测电压3.6V~4.5V,5mV进阶可选 精度±25mV(Topr=0~+50℃)
●过充电解除电压3.4V~4.5V,50mV进阶可选 精度±50mV
●过放电检测电压2.0V~3.0V,50mV进阶可选 精度±80mV
●放电恢复电压2.0V~3.4V,50mV进阶可选 精度±100mV
●放电过电流检测电压50mV~300mV,5mV进阶可选 精度±15mV
●短路检测电压0.2V~1.0V,50mV进阶可选 精度±100mV
(2)各检测延时时间通过外置电容设定
(3)通过SEL1,SEL2端的信号组合,可进行3节~5节的切换
(4)可通过SDC端和SOC端进行充电和放电的单独控制
(5)低消耗电流
●VDD端消耗电流(Vcell=4.4V)Typ. 10.0μA,Max.20.0μA
●VDD端消耗电流(Vcell=3.5V)Typ. 5.0μA,Max.10.0μA
●VDD端消耗电流(Vcell=1.8V)Typ. 1.5μA,Max.3.0μA
●V5端消耗电流(Vcell=4.4V)Typ. 4.0μA,Max.8.0μA
●V5端消耗电流(Vcell=3.5V)Typ. 3.0μA,Max.6.0μA
●V5端消耗电流(Vcell=1.8V)Typ. 1.5μA,Max.3.0μA
(6)额定值
●VDD端Vss2-0.3V~Vss2+30V
●V5端V4-0.3V~Vdd+0.3V
●单元电压输入端间电压-0.3~+10V
●V-端·CS端Vdd-30V~Vdd+0.3V
●OV端·DCHG端Vss2-0.3V~Vdd+0.3V
●SEL端Vss2-0.3V~Vdd+0.3V
●SDC·SOC端Vss2-0.3V~Vdd+0.3V
●保存温度-55~+125℃
●工作环境温度-40~+85℃
