产品详情

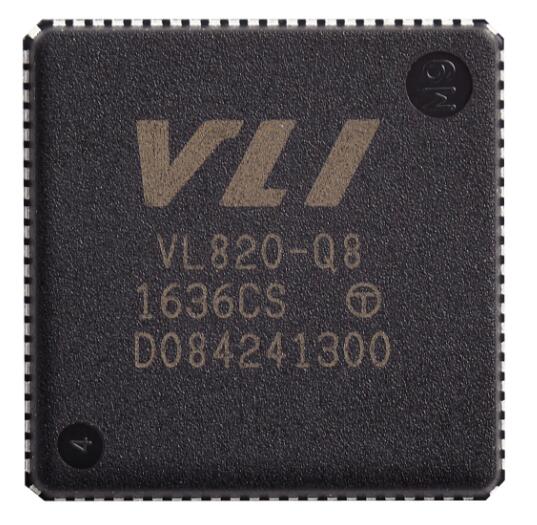

威盛芯片 VL820-Q8 超高速集线器控制器

描述

VIA实验室的VL820是世界上第一款USB 3.1 Gen 2集线器控制器，具有高度集成、特定应用的设计特点。VL820具有1个上行端口和4个下行端口，所有端口都支持10Gbps USB 3.1 Gen 2操作。下游端口可以支持SuperSpeed Plus（10Gbps）、SuperSpeed（5Gbps）、高速（480Mbps）、全速（12Mbps）和低速（1.5Mbps）设备的任何组合。VL820的集成USB 2.0集线器具有多个事务转换器，当同时使用多个全速设备时，可提供更高的带宽和性能。

VL820有两种变体：VL820-Q8采用QFN88 10x10x0.85 mm封装，而VL820-Q7采用较小的QFN76 9x9x0.85毫米封装。较大的QFN88变体具有用于上行面向端口和两个下行面向端口的集成10Gbps多路复用器，而较小的QFN76变体则没有。集成的10Gbps多路复用器非常适合需要外部多路复用器的Data Only USB-C应用，具有潜在的板面积节省和信号完整性提高的优势。如果需要额外的USB-C端口，可以使用单独的CC Logic和Mux解决方案，如VL160。

VL820在USB-PD备用模式应用程序中使用时具有可选配置的USB公告牌设备，以及可选配置的支持媒体控制按钮（如播放/暂停、音量增大/减小等）的USB HID端点。
