英集芯 IP5356-188-BZ-FN 18W移动电源SoC

特征

● 同时支持多个USB口

2个USB A口输出

1个USB B口输入

1个USB C口输入/输出

1个lightning输入口

● 快充规格

任意一个口都支持快充

集成QC2.0/QC3.0输出快充协议

集成FCP输入/输出快充协议

集成AFC输入/输出快充协议

集成SFCP输入/输出快充协议

集成高低压SCP输出快充协议

集成MTK PE+ 1.1&2.0输出快充协议

集成USB C DRP协议，支持输入输出快充

兼容BC1.2、苹果、三星手机快充

可定制支持1个USB C口输入输出+USB C输出

集成lightning输入解码

● 集成USB Power Delivery（PD2.0/PD3.0协议

支持PD2.0 双向输入/输出协议

支持PD3.0 输入/输出，PPS输出协议

支持5V，9V，12V电压档位输入

支持5V，9V，12V电压档位输出

PPS支持5~11V，20mV/step输出电压档位

集成硬件的双向标记编解码（BMC）协议

集成物理层协议（PHY）

集成硬件CRC

支持Hard Reset

● 充电规格

支持18w充电，电池端充电电流可达5.0A

自适应充电电流调节

支持4.20V、4.3V、4.35V、4.40V电池

● 放电规格

输出电流能力：5V：3.1A 9V：2.22A 12V：1.67A

同步开关放电5V 2A效率达95%以上

支持线补

● 电量显示

内置14bit ADC和电量计

支持1 / 2/ 3 / 4颗LED电量显示

支持88、188等各种数码管电量显示

智能识别LED电量显示灯数目

● 其他功能

自动检测手机插入和拔出

快充状态指示

支持电池温度检测

智能识别负载，轻负载自动进待机

内置照明灯驱动

支持I2C接口

● 多重保护、高可靠性

输入过压、欠压保护

输出过流、过压、短路保护

电池过充、过放、过流保护

IC过温保护

充放电电池温度NTC保护

ESD 4KV，输入（含CC 引脚）耐压20V

● BOM极简

内置开关功率MOS、路径MOS

单电感实现充电、放电功能

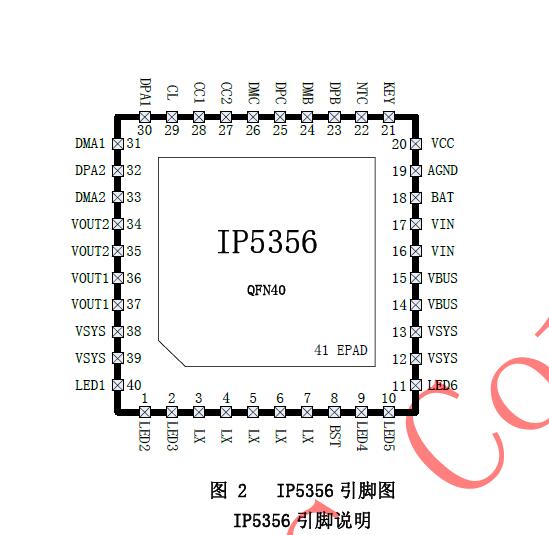

● 封装规格：6mm × 6mm 0.5pitch QFN40

应用

移动电源/充电宝

手机、平板电脑等便携式设备
