产品详情

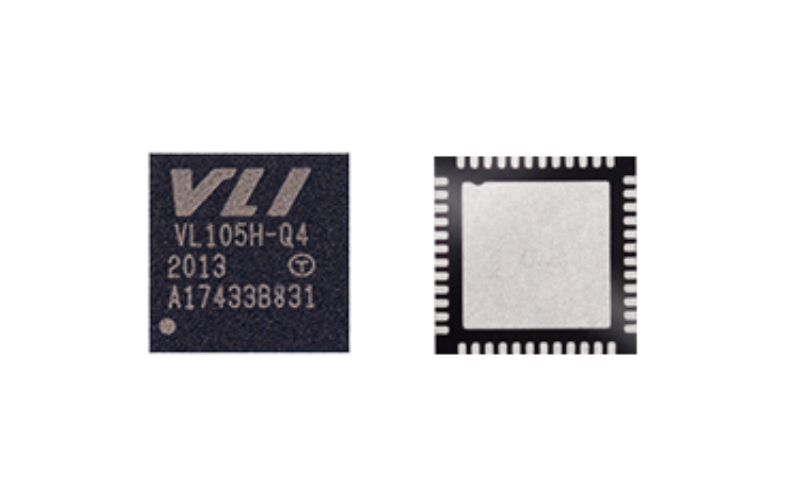

威盛控制器芯片 VL105H-Q4 封装QFN6x6-48

概述

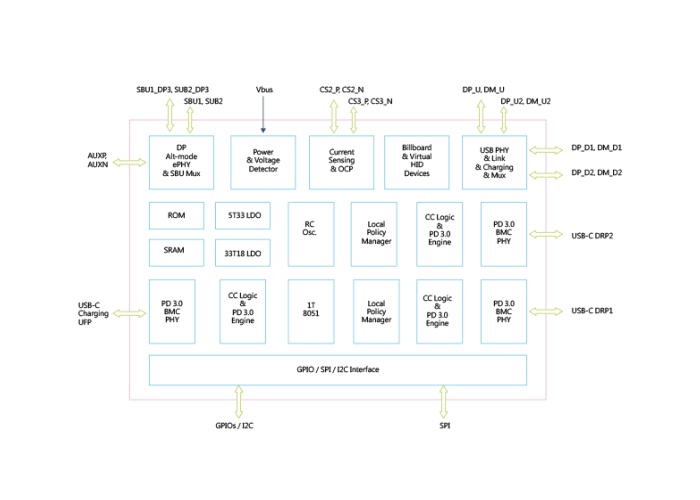

VIA Lab的VL105是一款高度集成的单芯片DisplayPort Alt-mode和Power Delivery 3.0控制器，适用于USB-C设备，专为USB-C多功能底座设计，具有充电直通和可互换的充电直通音频加密狗。

集成USB-C充电UFP，VL105可以执行DP Alt模式视频输出功能，并在检测到外部电源后同时为连接的PD主机充电。两个集成的USB-C DRP DFP可以连接到USB-C电源适配器为PD主机充电，也可以连接到USB设备访问数据传输。D+/D-充电ePHY集成在两个DRP DFP上，以支持使用D+/D-进行协议握手的充电器。任何一个DFP端口都可以通过第*一*个插件先服务的方式向主机收费。VL105的设备策略管理器可以在其DFP和UFP之间协商功率规则，然后启用功率充电。支持在无电模式下为主机充电和PD 3.0快速角色交换。支持死电池模式和PD 3.0快速角色交换。在frst-plugin-first-service的基础上，实现了USB D+/D-路由的专有设计，以支持通过音频进行可互换充电。SBU交换机内置支持USB-C电缆翻转功能，并可支持USB-C模拟音频。包括USB Billboard设备功能，以满足“VESA DP Alt Mode on USB Type-C”规范。

VL105还支持智能自动待机，当连接的接口处于空闲状态时，自动进入深度省电模式，适用于智能手机配件。

VL105内置微调RC振荡器、线性稳压器、Vbus电压和电流检测器，可以通过Vbus电源完-美工作，并监测异常电源行为。多达15个GPIO引脚可用于特定应用。SPI接口可以支持外部SPI闪存或与VLI Hub控制器共享SPI闪存进行固件升级。

VL105提供QFN 60L（7x7x0.85 mm），支持两个DRP DFP。QFN 48L（6x6x0.85 mm）支持一个DRP DFP和与VL103-Q4兼容的引脚。
