VL108-Q6 威盛PD3.1集线器控制芯片

描述

VIA Lab的VL108-Q4是一款高度集成的USB PD 3.1和DP Alt模式控制器，支持新的扩展功率范围（EPR）充电功能，将USB Power Delivery的zui大容量从100W扩展到240W。VL108适用于USB-C外围设备，并经过优化，可用于具有充电直通功能的USB-C多功能底座。

利用集成的USB-C充电UFP，VL108可以使用DP Alt模式或USB4 DP隧道模式从主机系统实现视频输出，同时如果有合适的外部电源可用，则向主机提供电源。VL108还具有两个集成的USB-C DRP DFP，它们可以连接到用于充电功能的USB-C电源适配器、用于数据传输的USB-C设备等。任一DFP端口也可以在di一个插件先服务的基础上为主机系统充电提供电源。所有端口都支持PD3.1 EPR规范，在5A（240W）时可实现高达48V的电压。VL108具有创新的自动待机功能，当接口空闲时自动进入省电模式。

通过内置微调RC振荡器、线性电压调节器以及Vbus电压和电流检测器，VL108可以由Vbus供电，同时还可以监测异常功率行为。VL108zui多支持17个GPIO引脚，有两个DFP配置的QFN 60L（7x7x0.85 mm）和一个DFP的QFN 48L（6x6x0.85 mm）。

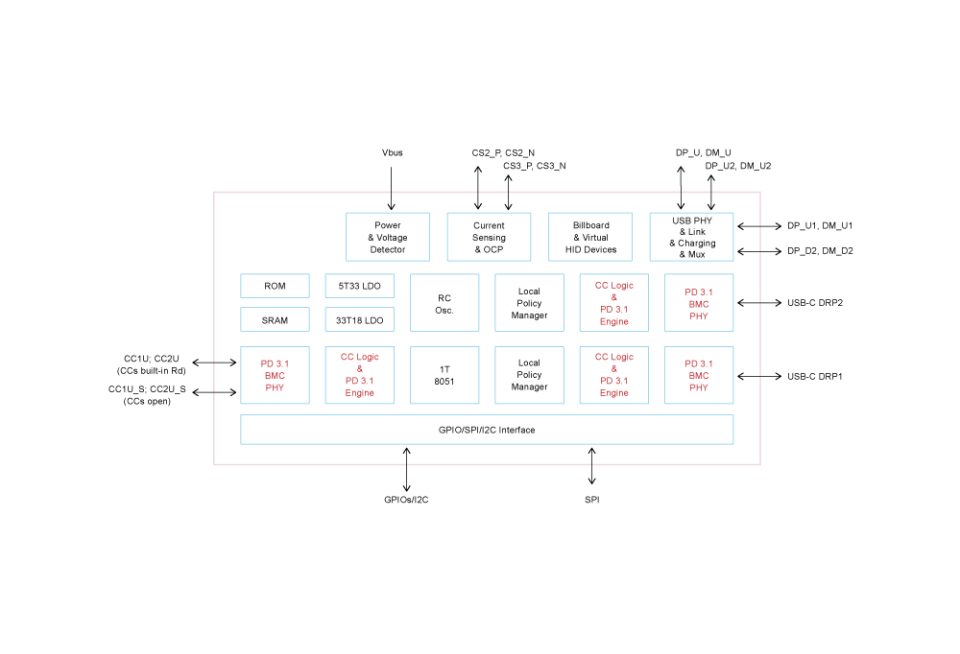

主要功能
● CC Logic&PD 3.1发动机，支持一个充电UFP和两个DRP DFP
-符合USB Type-C电缆和连接器规范2.1版
-符合USB供电规范3.1版1.3
-集成C型收发器，支持一个充电UFP和最多两个DRP DFP
-内置上拉/下拉电阻器，包括Rp、Rd
-内置Vconn电源开关
● DP Alt模式配置
-符合USB Type-C标准2.0版上的VESA DisplayPort Alt模式
-DP模式发现/进入/退出；DP配置、状态更新、源/汇点连接检测

● USB-C充电UFP功能
-外部电源可用后，为连接的PD主机充电
-支持提供者和使用者角色
-支持高达EPR 240W的PD功率规则
-支持无电充电和快速角色切换
-第一组UFP CC引脚（CC1U、CC2U），内置Rd电阻器，专为总线供电应用而设计
-第二组UFP CC引脚（CC1U_S、CC2U_S），不带内置Rd电阻器，专为自供电应用而设计
● 两个USB-C DRP DFP功能
-支持提供者和使用者角色
-支持PD功率规则，最高EPR 240W作为接收器，15W作为源
-任何一个DFP端口都可以按照第一个插件先服务的方式向主机收费，然后将另一个端口设置为仅源模式
-内置D+/D-为充电器充电ePHY，使用D+/D-作为协议握手，然后转换为PD协议

● USB接口和USB公告牌设备
-USB公告牌符合公告牌设备的USB设备类别定义修订版1.22
-集成内部USB 2.0全速PHY
● Fast 8051宏单元80C32兼容微控制器
-带嵌入式掩模ROM和SRAM的标准1T 8051指令集
-支持动态代码交换，实现灵活的FW编码
-支持外部SPI闪存或与VLI集线器控制器共享SPI闪存进行固件升级
-通过USB Billboard和I2C从机接口支持固件更新
● 内置振荡器、稳压器、电压检测器和电流检测器
-内置微调RC振荡器
-5.0V至3.3V LDO和3.3V至1.8V LDO
-用于监测电力安全的Vbus电压检测器和Vbus电流检测器

● 智能自动待机
-连接接口处于空闲状态时自动进入深度省电模式
● 用于特殊功能和控制的GPIO
-QFN60上的17个GPIO和QFN48上的13个GPIO用于应用程序定制
-一个与GPIO共享的I2C主接口和一个专用I2C从接口
● 身体的
-用于VL108-Q6的QFN 60绿色封装（7x7x0.85 mm）
-QFN 48绿色包装（6x6x0.85 mm），适用于VL108-Q4
● 证明
-USB-IF PD认证TID:7992
-USB-IF PD EPR认证TID:9064

应用
-通过加密狗进行USB-C充电或通过任何端口充电的多功能加密狗
