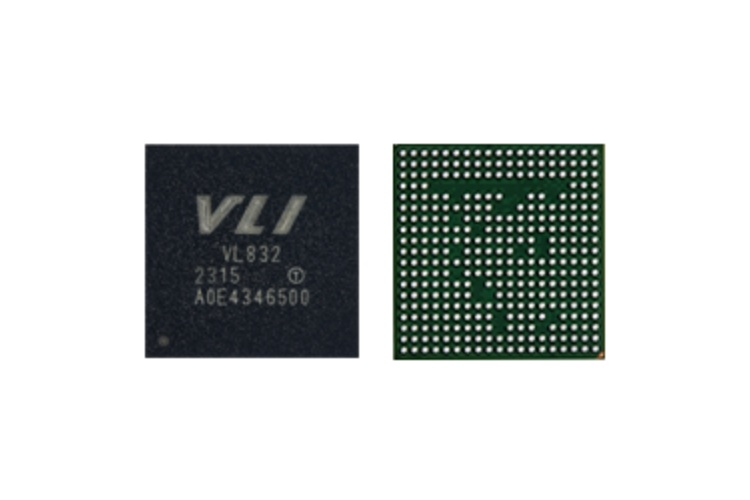

威盛原装现货 VL832 USB4端点设备控制器

概述

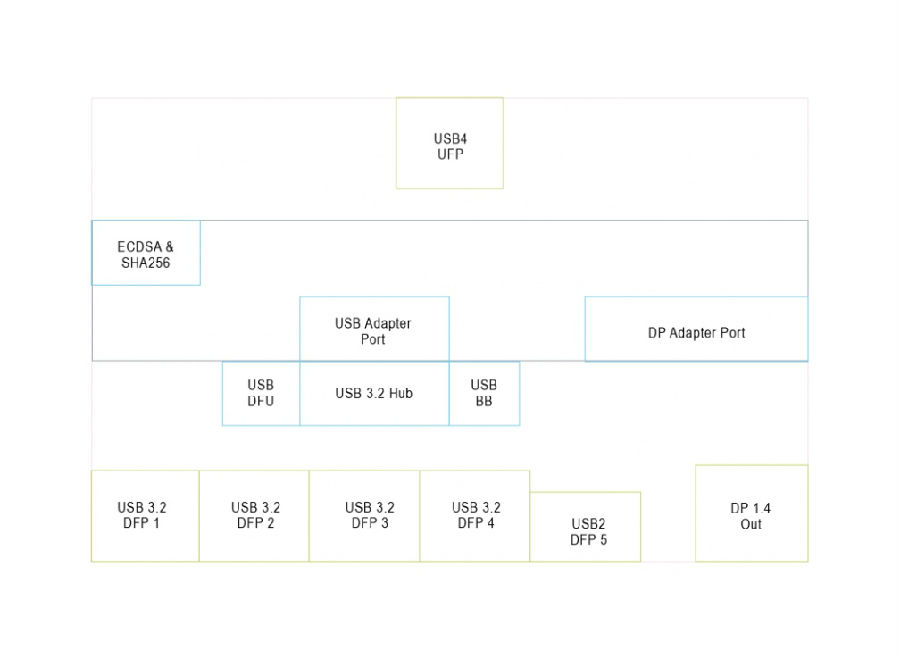

VL832是一款USB-IF认证的USB4端点设备控制器，具有集成的USB 3.2 USB 20Gbps集线器、带多个事务转换器的USB 2.0集线器和DisplayPort 1.4a输出。VL832为诸如多功能适配器和扩展坞之类的外围设备提供了必要的连接和优化的成本结构。在USB4 40Gbps模式下，VL832支持完整的DisplayPort HBR3带宽（32.4Gbps），USB 3.2集线器功能在其上行端口上支持高达USB 20Gbps的操作，使多个USB 10Gbps设备能够在支持的主机平台上以峰值性能运行。这两个指标都是之前使用DisplayPort Alternate Mode over USB Type-C（DP Alt Mode）的两倍，当支持USB 3.2功能时，该模式仅-限于2行DisplayPort。当与Thunderbolt?4或USB4系统一起使用时，VL832以全性能运行，而当与传统平台一起使用时则恢复到DP Alt模式运行。

VL832采用10x10x1.03 mm倒装芯片级封装，球间距为0.5mm，便于制造，板尺寸小。VL832具有五个USB下行端口，一个USB 2.0端口和四个USB 10Gbps端口。两个下游USB 10Gbps端口具有集成多路复用器，可节省板面积，并提高仅用于数据的USB Type-C应用程序的信号完整性。还有可选择配置的虚拟USB设备，用于公告牌、HID或DFU功能。支持使用SHA256进行哈希处理和ECDSA256进行数字签名验证的安全固件更新。VL832需要用于上游和下游USB Type-C端口的外部USB PD控制器。USB Power Delivery的扩展功率范围（EPR）功能可以由功能强大的VL10X系列USB PD控制器支持，该控制器还可以与VL832共享一个SPI闪存，并在不消耗额外USB端口的情况下提供改进的集成。

主要功能

符合USB规范

-符合通用串行总线4规范

-支持第2代和第3代操作（20Gbps和40Gbps）

-支持USB和DisplayPort隧道

-符合通用串行总线3.2规范

-符合迄今为止所有USB 3.2 ECN和合规性测试更新

-符合通用串行总线2.0规范

-集成USB 2.0集线器支持MTT

符合DisplayPort规范

-符合DisplayPort版本1.4a

-1x专用DP输出

-DisplayPort备用模式（接收器）支持

-1.62Gbps/2.7Gbps/5.4Gbps/8.1Gbps信号速率

-可配置2-Ln/4-Ln固件

安全功能支持

-硬件支持数字签名固件（256位ECDSA）

-集成SHA256哈希引擎

-可配置为更新时验证或启动时验证

USB功能

-集成USB 3.2超高速10Gbps集线器

-最多支持5个DFP（4个USB SS，1个USB HS）

-集成USB公告牌1.2.2类设备

-作为USB2虚拟设备实现

-可通过支持的USB PD控制器进行配置（如VL10X系列PD控制器）

-支持通过USB进行固件更新

全侧带信号支持

-支持所有USB端口的单独和成组端口电源控制操作

-支持PWM LED状态指示灯

-固件的SPI接口。固件可通过USB或I2C升级。

-专用应用程序的管理界面

全面的USB电池充电支持

-支持USB电池充电规范v1.2（SDP、CDP、DCP）

-支持供应商特定的充电模式，如苹果2.4A、三星等。

-支架YD/T 1591-2009

-在系统挂起、关闭或断开连接时支持独立充电

-DFP的任何组合都可以配置为支持USB电池充电

电源和封装

-内部PHY采用先进的CMOS工艺以实现低功耗

-需要3.3V/1.05V/0.9V输入

-25MHz Xtal

-FCCSP绿色包装（10x10x1.03 mm，19x19网格，带328个球）

-与VL830引脚对引脚

证明

-VL832获得USB4设备认证TID#10033
